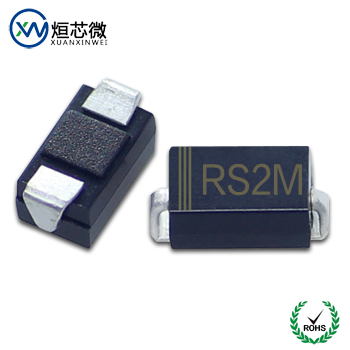

RS2M二極管參數
RS2M屬于快恢復二極管，DO-214AC封裝，快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用
RS2M快恢復二極管規格書DO-214AC：點擊下載
RS2M快恢復二極管規格書DO-214AA：點擊下載
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：1000V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：1000V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：2.0A
Maximum instantaneous forward voltage at 2.0A VF 2.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：500ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：50.0μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃

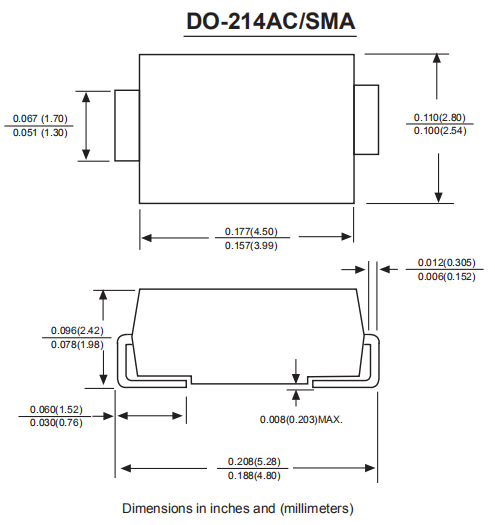

RS2M特快恢復二極管，DO-214AC封裝尺寸：
黑膠長：最高值4.5mm，最低值3.99mm
總長：最高值5.28mm，最低值4.8mm
寬：最高值2.8mm，最低值2.54mm
高：最高值2.42mm，最低值1.98mm

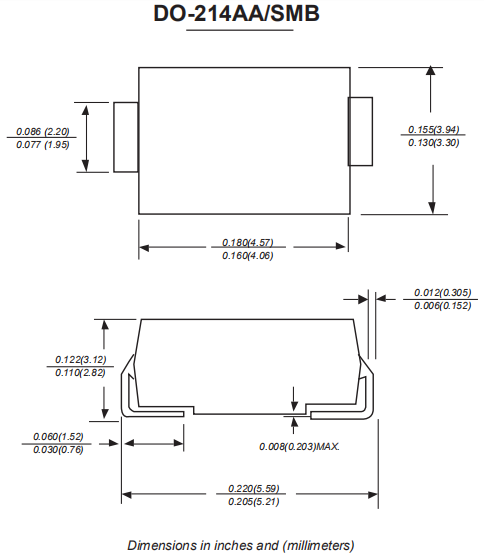

RS2M特快恢復二極管，DO-214AA封裝尺寸：
黑膠長：最高值4.57mm，最低值4.06mm
總長：最高值5.59mm，最低值5.21mm
寬：最高值3.94mm，最低值3.30mm
高：最高值3.12mm，最低值2.82mm
