快恢復二極管和快恢復二極管模塊都是反向恢復很快的二極管，主要區別是功率、速度和封裝不同:
快恢復二極管一般指電流、電壓、功率比較小的單管，一般電流幾個安培以內，電壓最高1000多V，但是反向恢復素的很快，只有幾個ns至幾十個ns，用在小功率開關電源做輸出整流，或需要頻繁開關的場合，器封裝一般是塑封、玻璃封裝、陶瓷封裝等，很小，例如UF4007
快恢復二極管模塊指封裝成模塊的二極管，功率較大，幾十、幾百安培，主要用于整流，在大功率設備上使用，如電焊機等，反向恢復時間很快，但比快恢復二極管慢，一般在幾十個ns至幾百個ns之間.
兩者應用領域差不多，但是快恢復模塊應用在大功率設備較多。
快速恢復二極管的阻斷電壓范圍寬，使它們能夠作為開關電源(SMPS)的輸出整流器，以及逆變器和焊接電源中的功率開關的保護二極管和續流二極管。
快速恢復二極管模塊廣泛應用在以下幾個方面：
1、高頻開關器件的反并聯二極管
2、變流器的續流二極管
3、感應加熱和熔煉
4、不間斷電源（UPS）
IGBT，功率MOSFET等高速開關器能在電力電子線路中發揮真正的功能和效率，必須與作為續流、吸收、箝位和隔離二極管以及輸入和輸出整流器的快恢復二極管配合使用才行。在帶直流環變頻器的輸入整流器內，采用快恢復二極管將大大降低變頻器的諧波和波形畸變。 從而降低EMI濾波器的電容器和電感器的尺寸及價格。 這種快恢復二極管模塊目前已廣泛用于開關電源、 變頻器、 逆變焊機、高頻感應加熱、不間斷電源惡通訊電源等領域。

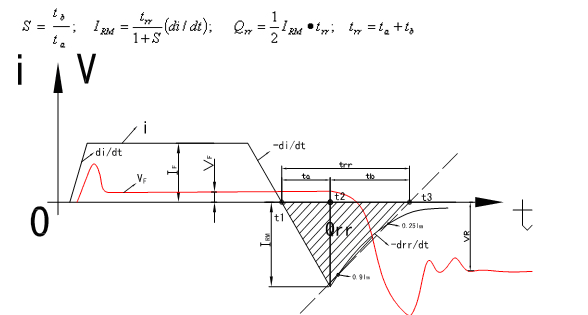

快恢復二極管的關斷特性參數：用trr（反向恢復時間），Qrr（反向恢復電荷）和IRM（反向恢復峰值電流）來表示（如圖）。軟度因子（S）亦是該器件的重要參數。
