雙向觸發二極管與雙向晶閘管同時引入，通常用于觸發雙向晶閘管。
該主題的相關圖片如下：

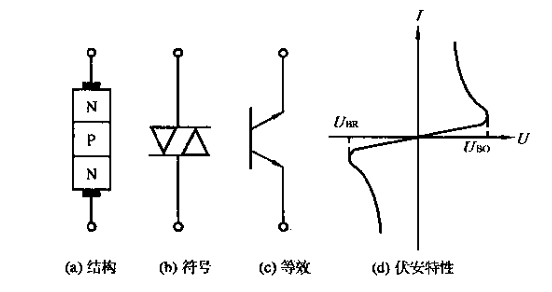

雙向觸發二極管的結構，符號，等效電路和伏安特性如圖1所示。它是一個三層對稱的雙端半導體器件，相當于NPN晶體管，具有基極開路，發射極和集電極對稱性。其正負伏特特性是完全對稱的。
當器件兩端的電壓小于正向轉動功率Ubo時，它處于高阻態;當U> Ubo進入負電阻區域時。同樣，當| U |時如果超過反向角電壓| Ubr |，則管也可以進入負電阻區。
轉換電壓的對稱性由ΔUb
表示
△泛=Ubo- | UBR |
一般要求△Ub＆lt; 2U。雙向觸發二極管Ubo的耐壓值大致分為三個等級：
20—— 60V，100—— 150 V，200—— 250 V.
在實際應用中，除了根據電路要求選擇合適的轉角電壓Ubo外，還應選擇轉向電流Ibo小，折疊電壓偏差ΔUb小的雙向觸發二極管。
該主題的相關圖片如下：
除觸發三端雙向可控硅開關外，雙向觸發二極管還常用于過壓保護，定時和移位均衡電路。圖2是一個過壓保護電路，由雙向觸發二極管和雙向晶閘管組成。當瞬態電壓超過DIAC和Ubo時，DIAC快速導通并觸發雙向晶閘管導通，保護后負載免受過壓影響。
