前面討論的buck與boost開關變換器拓?fù)溆幸粋€(gè)明顯的缺點，就是它們的輸入回路和輸出回路共地，并且無法實現多路輸出。下面介紹的正激變換器、推挽變換器、半橋變換器、全橋變換器有很多共同的特點，如這些拓?fù)淙坷米儔浩靼涯芰總鬟f到負載、輸入輸出回路隔離不共地、可以利用變壓器多個次級繞組實現多路輸出。

1.正激變換器(Forward Convert)

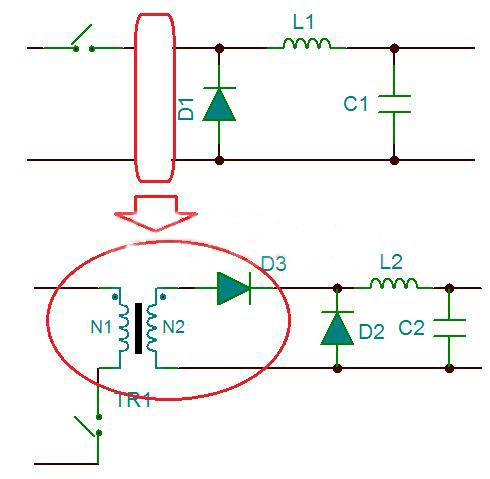

正激變換器由Buck變換器派生而來，如下圖所示，在Buck變換器輸入端加入變壓器對輸入信號進行隔離，再由二極管D3對變壓器輸出信號進行半波整流輸出PWM脈沖信號代替原來由高端開關形成PWM輸入。同時，為了簡化驅動電路，開關管由高端浮地改為低端開關，形成正激變換器的基本結構(缺磁復位電路沒有顯示)。當開關管導通時，同名端相對于異名端為正二極管D2正偏，二極管D3反偏，輸入功率通過變壓器經過D3、L3給負載提供能量，同時給電感L2儲存能量;當開關管關斷時，輸入能量傳遞不到副邊，電感L2里面存儲的能量通過D2傳送到負載。

正激變壓器在輸出功率150W~200W，輸入電壓較低，60~250V的場合，正激變換器可能是最廣泛應用的拓?fù)洹Ｈ糨斎腚妷旱陀?0V，則對應最小輸入電壓所需的初級輸入電流就太大。若最大輸入電壓超過250V，則開關管的最大電壓應力太大。若輸出功率超過200W，對于任何直流輸入電壓，所需的輸入電流太大。

2.推挽變換器

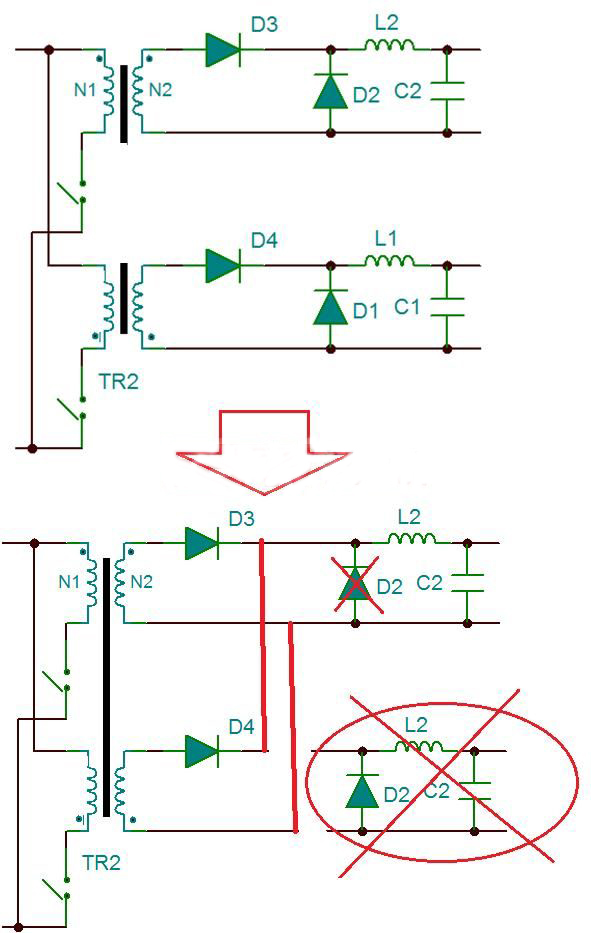

推挽變換器可以理解為由兩路正激電路并聯構成，如下圖所示。由于推挽變換器原邊有兩個相差180度相位的繞組交換傳遞能量到副邊輸出級，所以副邊采用帶中間抽頭的雙繞組，并采用全波整流，可以去除在正激變換器中開關管關閉時，由儲能電感對外提供能量的周期，整個開關周期都有能量從原邊傳遞到副邊。由于不需要儲能電感的續流功能，所以續流二極管D2也只可以省略。即原邊輸入級采用兩路正激變換器的輸入級交錯并聯，副邊合理的節省部分整流、濾波電路后，即派生出典型的推挽式開關電源變換器。

對于推挽式開關電源變換器，由于上面已經提到，整個開關周期都有能量從輸入側傳遞到輸出測，沒有儲能電感續流供電過程，采用全波或橋式整流后，其輸出電壓的脈動系數和電流的脈動系數都很小，因此只需要很小的輸出濾波電感、電容，就可以得到電壓紋波與電流紋波都很小的輸出電壓，其輸出電壓特性非常好。其次，由于推挽式開關電源中的變壓器磁芯屬于雙向極化，工作在一、三象限，其磁芯利用率較正激變換器更高。另外，推挽式開關電源變換器的兩個開關管都有一個公共接地端，相對于半橋、全橋拓?fù)鋪?lái)講，其驅動電路可以簡化很多，這也是推挽拓?fù)涞囊粋€(gè)優點。

與其優點一樣，推挽拓?fù)涞娜秉c(diǎn)一樣非常鮮明。與正激拓?fù)湟粯樱捎诿總€(gè)開關管在關斷期間承受的電壓為兩倍輸入電壓(不包括因開關管通斷與寄生參數造成的開關尖峰)，推挽拓?fù)洳贿m用于輸入電壓較高的場合。

3.反激變換器(Flyback Converter)

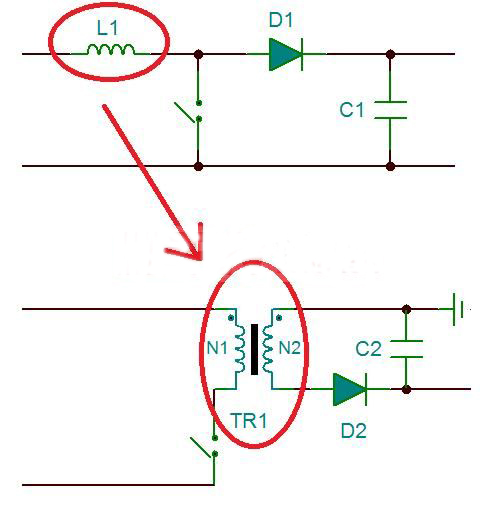

前面講到的幾種變換器，除boost外，都是在開關管導通時將能量傳遞到負載端。這里要講的反激變換器則不同，在反激拓?fù)渲校_(kāi)關管導通時，變壓器存儲能量，負載電流由輸出濾波電容提供;開關管判斷時，變壓器將存儲的能量傳遞到負載，并給輸出電容充電來補償開關管導通期間輸出電容放電消耗的能量。

反激拓?fù)湓诟唠妷骸⑿」β实膽?yīng)用專用(電壓不大于5000V,功率幾十瓦)，如果輸入電壓較高，初級電流適當，反派拓?fù)淇梢杂迷谳敵龉β矢哌_(dá)150W的電源中。它最大的優點在于不需要接buck類拓?fù)涠夹枰妮敵鲭姼校狗醇ぷ儞Q器結構簡化、體積減小、成本降低。

4.半橋、全橋拓?fù)湟部梢杂蒪uck拓?fù)渑缮鴣?lái)，由于篇幅問題，這里不再贅述，感興趣的朋友可以自己償試推演一下。
