開關電源是利用現代電力電子技術，控制開關晶體管開通和關斷的時間比率，維持穩定輸出電壓的一種電源。開關電源領域包含各種電子、電器設備，計算機、程控交換機、通訊、電子檢測設備電源、控制設備電源等。
隨著電源技術的發展，低電壓，大電流的開關電源因其技術含量高，應用廣，越來越受到人們重視。在開關電源中，正激和反激式有著電路拓?fù)浜唵?，輸入輸出電氣隔離等優點，廣泛應用于中小功率電源變換場合。跟反激式相比，正激式變換器變壓器銅損較低，同時，正激式電路副邊紋波電壓電流衰減比反激式明顯，因此，一般認為正激式變換器適用在低壓，大電流，功率較大的場合。

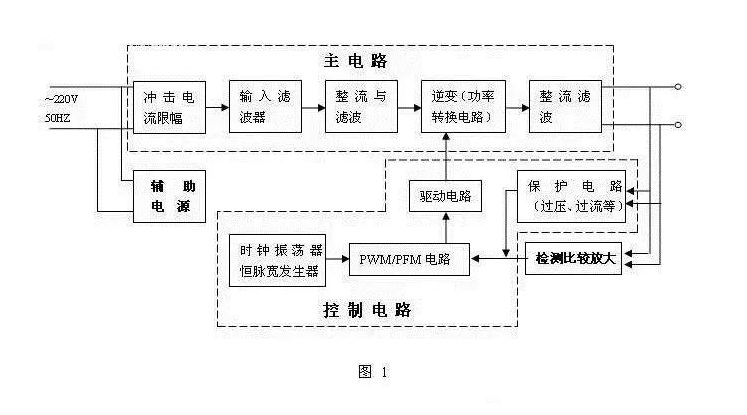

有一定電子基礎的同學都知道，開關電源的基本組成結果如下圖所示：
從總體來看，這個電源結構包含 4 個大的模塊：輔助電路、主電路、控制電路、檢測電路。
而主電路里包含 5 個模塊，沖擊電流限幅，這個線路主要用來限制接通市電時電源瞬間產生的充電電流，我們俗稱沖擊電流，一般的開關電源都會通過一個 NTC 熱敏電阻來進行限制，高端一點的開關電源還會加上 TVS 避雷管等一些器件進行進一步限制。
輸入濾波器，一般采用在 LN 線之間加上差模電感，在 L/N 與大地之間加上共模電感，主要有兩個功能，一個是為了濾除電網中存在的雜波，另一個是為了阻礙電源自身產生雜波傳輸反饋給電網。
整流濾波電路，這個電路就比較常見了，幾乎所有電源都會使用到，主要功能就是將 AC 電壓轉換成比較平穩的 DC 電壓，整流功能一般采用整流橋堆或者二極管來實現，濾波線路一般采用 LC 線路，或者濾波效果更加好一點的π型濾波線路。
功率轉換電路，也就是我們電源的心臟部分，其中最主要的元器件就是變壓器，通過變壓器繞組的不同來將高壓直流轉換為低壓直流，具體計算可以參考之前變壓器設計部分。
輸出整流濾波線路，一般采用輸出二極管加上π型濾波線路進行組合。
檢測電路就比較簡單，主要包含各種的保護線路和反饋線路，從主電路中檢測各個信號是否正常，然后反饋給控制電路進行調整。
控制電路就是我們通常說的 PWM 線路，這個線路主要通過調節占空比來對輸出電壓進行調節，當然還有兩種調節方式，一種叫做 PFM，這個是通過調節頻率對電源輸出進行調節，另一種就是 PWM 和 PFM 的結合體。
輔助電源，在一般的開關電源里稱為 Standby 線路，這個線路一般作用是起到提供輔助電壓的作用，最常見的就是通過線路得到一個穩定的 VCC 電壓，然后提供給各個芯片。
