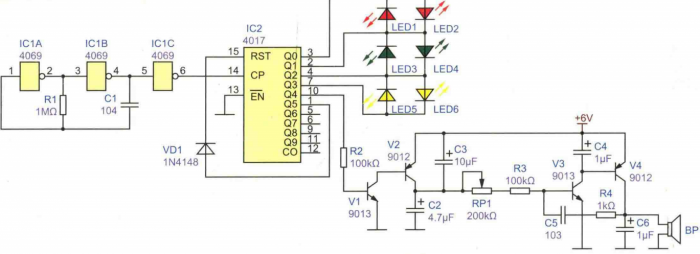

這種音響模擬器可以發出槍聲、鳥叫聲，警報聲等模擬音響，聲光兼有，比較適合作電子玩具、門鈴、音響報警等裝置。電路原理圖如下圖所示。

電路由脈沖發生器、十進制計數/分配器、開關電路、音頻反饋振蕩器等組成。IC1A、IC1B和R1、C1組成多諧振蕩器，輸出的矩形脈沖波經ICIC緩沖、整形后加至IC2的CP端（第14腳），經過IC2內部電路的計數、譯碼分配后，輸出端Q0~Q5依次出現高電平。由于Q5（第1腳）經過VD1接至IC2的RST復位端（第15腳），因此當Q5為高電平時，IC2將復位，因此，IC2的實質是工作于六進制狀態下。在IC2的Q0~Q3輸出端相鄰的引腳間串接了兩排發光二極管LED1、LED3、LED5和LED2、LED4、LED6。當IC2的Q0~Q3端中任意一端為高電平時，其余端必為低電平，這樣就在發光二極管兩端產生壓降，可驅動發光二極管點亮。由于IC2的Q0~Q3端連續掃描輸出，故兩排發光二極管交替閃爍，美觀新穎。

當IC2的Q4輸出端（第10腳）變?yōu)楦唠娖綍r，由三極管V1、V2構成的電子開關導通，電源通過V2的e、c極向電容C2充電，當Q4端變?yōu)榈碗娖綍r，V1、V2截止，C2中的電荷通過RP1、R3向三極管V3、V4放電，使音頻振蕩器起振，由于Q4端也是循環不斷的呈現高電平和低電平，電容C2也就不斷地重復充、放電過程，揚聲器BP就能發出高、低不同的音響。
