二極管選型相對簡單，相信每個硬件工程師，都有對比過肖特基二極管與PN結二極管的差異。差異無非就幾點，包括導通電壓、耐壓、反向恢復時間、最高工作頻率、漏電流、價格等，具體差異結果如下：

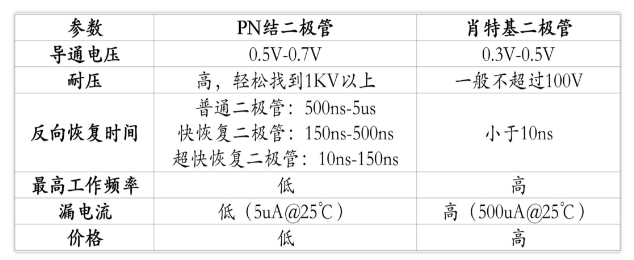

肖特基二極管與PN結二極管參數對比
對于表中列出的參數數據，大家指導二者之間的相對大小就好，并不是十分精確。
了解了上面參數，基本就知道什么電路，該選什么類型的二極管了。
能用PN結二極管的地方就用PN結二極管，因?yàn)閮r格便宜。
肖特基二極管的優勢主要在速度和壓降，對這兩個沒要求的場景，那自然選擇更便宜的由PN結構成的二極管。但是應該選用肖特基二極管的地方，不能因?yàn)閮r格便宜，而用PN結二極管進行替代。
下面說個在實際工作中可能忽視的點。
●二極管導通電壓●
提起二極管導通電壓，大家腦子里首先閃現的就是0.7V，因?yàn)闊o論在課本上還是各種文章中，都經常被提到，然而這個固定思維并不好，有4點原因。
1、 這個0.7V，說的是PN結二極管，肖特基二極管要更低。
我們經常使用二極管串聯在電源支路上面，防止倒灌。
那你擔心過二極管上面壓降太大嗎？
其實你可能沒有注意，在對壓降有要求的地方，可能用的就是肖特基二極管，它的壓降有多低呢？
以BAT54為例子，截個圖給大家看看。

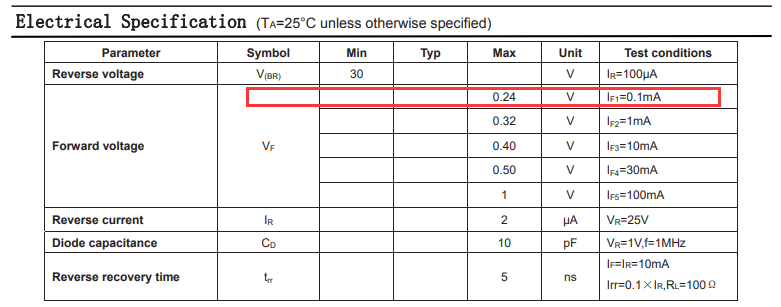

BAT54 產品參數表
你看，通過10mA的電流，壓降才0.4V。
對于一些小電流防倒灌的場合，電壓不能下降太多，肖特基二極管就比較實用了。如果工作電流更小，可能壓降才零點一幾伏。
所以，不要看到個電路中串了個二極管，就覺得這個壓降是0.7V。你還要看下這是一個什么二極管。
2、導通電壓門限，這本身就是個模糊的定義。
我們知道二極管的伏安特性曲線是對數關系，那到底是通過1mA電流時看作開始導通，還是10mA？100mA？對于這個問題大家可以討論下，因?yàn)樵诓糠之a(chǎn)品規格書中還是會存在這么一個參數，但是由于這個過程太迅速，而且沒有明確定義，在這里不做過多說明。

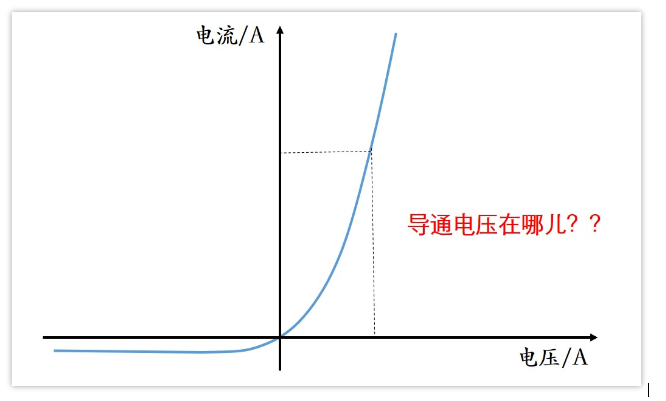

二極管伏安特性曲線
3、通電壓有時會到1V以上，不同型號也相差比較大。
總會有用到大電流的時候，其實也不用太大，1A就行。這時PN結構成的二極管，它導通電壓其實一般都到1V左右了。
下圖是超快恢復二極管，可以看到1A時，導通電壓在1V以上，其中耐壓600V以上的二極管導通電壓都到了1.7V。

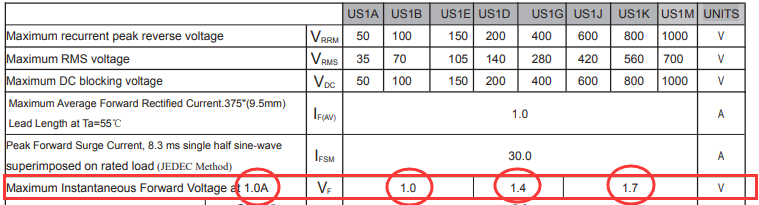

US1A-US1M系列導通電壓
你還要說導通電壓是0.7V嗎？
4、發光二極管導通壓降差異更大
發光二極管也是二極管，不過它的區別就更大了。
發光二極管有多種顏色，他們的導通電壓都不相同：例如紅色為2V左右、藍色約2.8V左右等等。
所以，在腦子里面形成潛意識，二極管導通電壓為0.7V，非常不好。
●二極管漏電流●
這個參數，值得一提的是，肖特基二極管的漏電流，是PN結二極管的100倍左右。
還有一點就是，漏電流與溫度有很大的關系。溫度越高，漏電流越大。
這個原因是因?yàn)槁╇娏魇怯缮僮記Q定的，溫度越高，本征激發越強烈，少子濃度會升高，所以漏電流就越大了。
下面對比下某肖特基二極管和PN結二極管的漏電流大小。

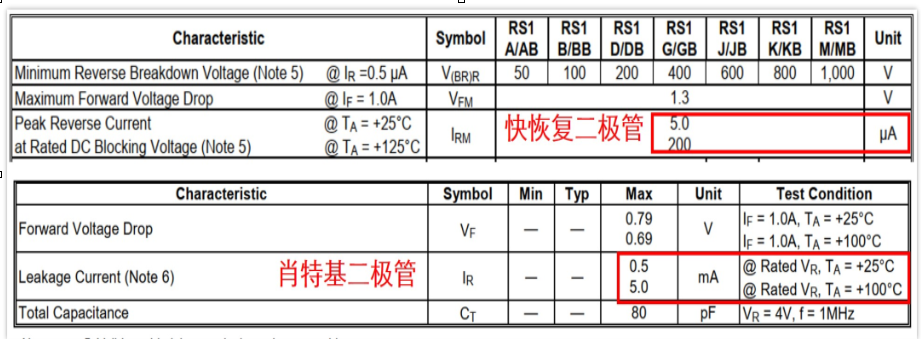

快恢復二極管和肖特基二極管 漏電流對比
可以看到，肖特基二極管漏電流較大，在125攝氏度時甚至到了5mA。
與此同時，漏電流的大小與溫度有很大關系，125℃是25℃的幾十倍。
其它幾個參數就不細說了，簡單提下
反向恢復時間：也是比較重要的參數。
工作頻率：由反向恢復時間決定的。
耐壓：記住肖特基二極管耐壓值，很難做高就行吧，一般不超過100V，當然，更高的也有，這里只說常見的。而PN結二極管可以做很高。
另外，在設計PCB時，要使管子及散熱器盡量遠離電解電容器等對熱敏感的器件。以增加產品的壽命。
焊接管子的焊盤要足夠大，焊接牢靠，避免由于熱應力造成脫焊。
肖特基二極管一旦選用后，要經模擬實驗，在產品輸入、輸出最壞的情況下測量其溫升及工作波形，確認各項指標不要超過其極限參數。
其實，不止肖特基二極管需要模擬實驗，對于任何產品我們都需要先選型，再進行上機實驗，然后才能批量生產。對于其中要求達不到的產品及時發現，做好替代。
