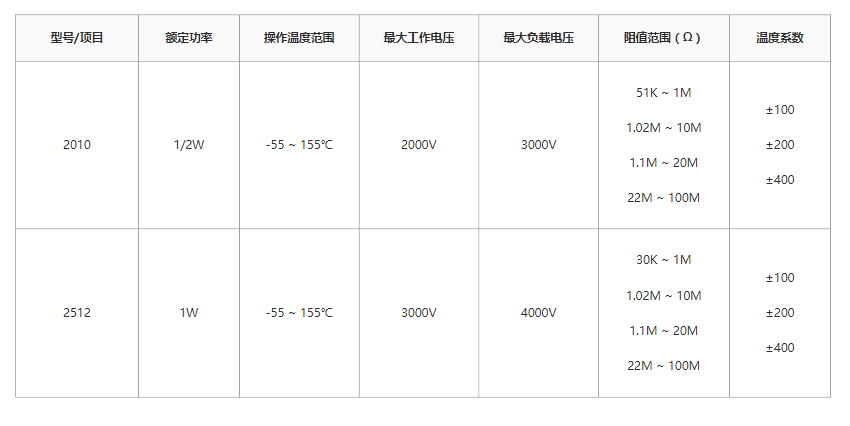

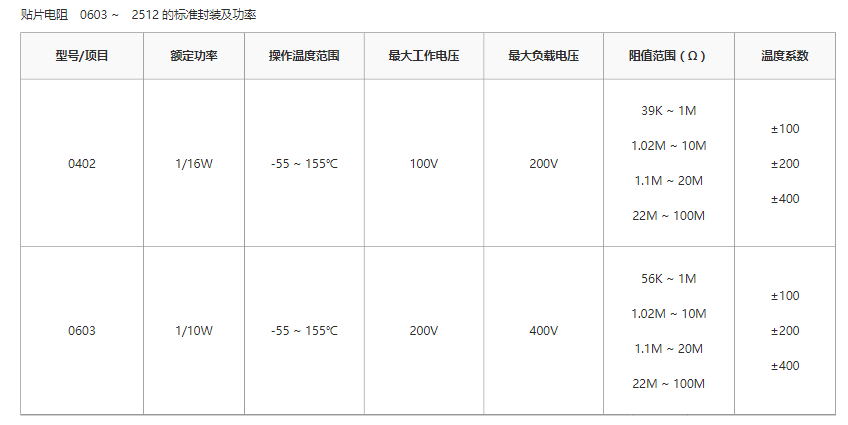

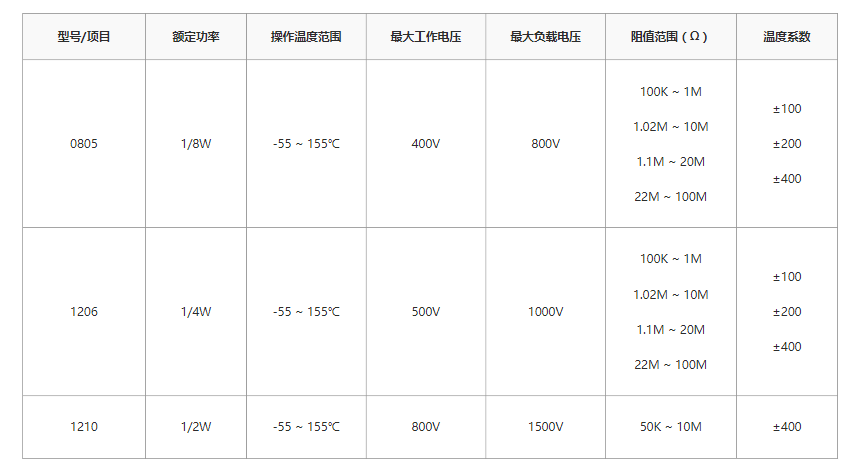

通常0805的電阻有1/8W，0603的電阻有1/10W，0402的電阻有1/16W，0201的電阻有1/20W，01005的電阻有1/32w。
1.1 電阻器的含義:在電路中對電流有阻礙作用并且造成能量消耗的部分叫電阻.
1.2 電阻器的英文縮寫：R（Resistor） 及排阻RN
1.3 電阻器在電路符號：
1.4 電阻器的常見單位:千歐姆（KΩ）, 兆歐姆（MΩ）
1.5 電阻器的單位換算: 1兆歐=103千歐=106歐
1.6 電阻器的特性：電阻為線性原件，即電阻兩端電壓與流過電阻的電流成正比，通過這段導體的電流強度與這段導體的電阻成反比。即歐姆定律：I=U/R。
1.7 電阻的作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。
1.8 電阻器在電路中用“R”加數字表示，如：R15表示編號為15的電阻器。
1.9 電阻器的在電路中的參數標注方法有3種，即直標法、色標法和數標法。
## a、直標法是將電阻器的標稱值用數字和文字符號直接標在電阻體上,其允許偏差則用百分數表示,未標偏差值的即為±20%.
## b、數碼標示法主要用于貼片等小體積的電路，在三為數碼中,從左至右第一,二位數表示有效數字,第三位表示10的倍冪或者用R表示(R表示0.)如：472 表示 47×102Ω（即4.7KΩ）；104則表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、 R22=0.22Ω、17R8=17.8Ω、000=0Ω、 0=0Ω、50C=324*100=32.4KΩ（看下面的精密電阻法）.
## c、色環標注法使用最多，普通的色環電阻器用4環表示,精密電阻器用5環表示,緊靠電阻體一端頭的色環為第一環,露著電阻體本色較多的另一端頭為末環.現舉例如下：

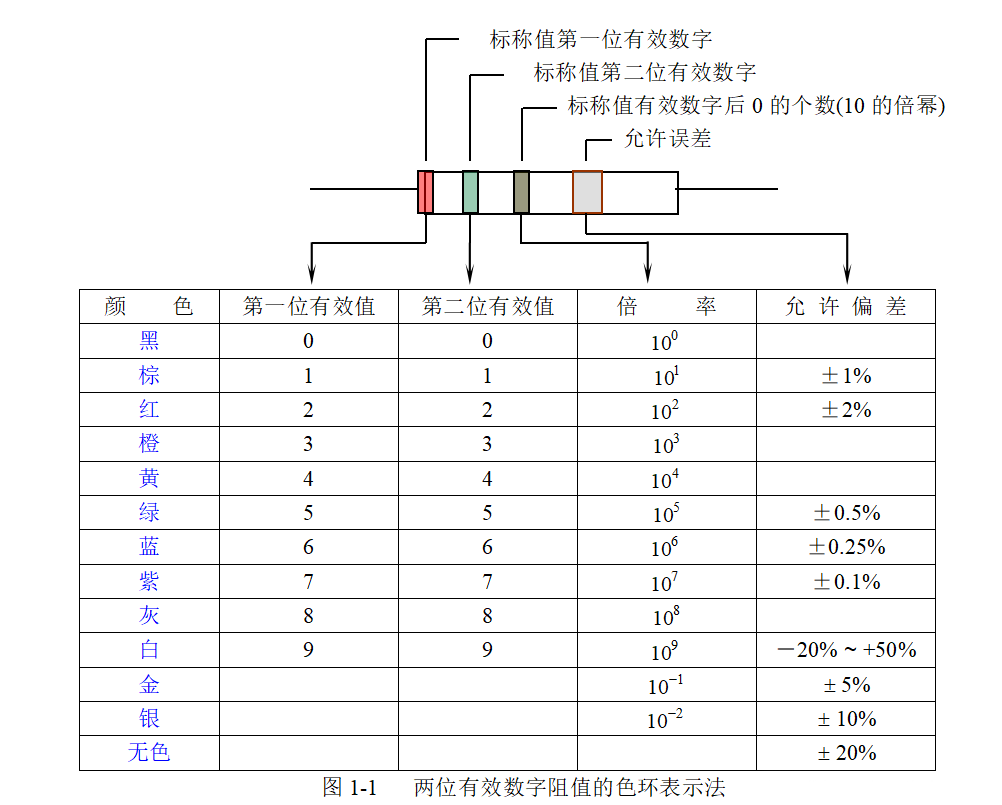

如果色環電阻器用四環表示,前面兩位數字是有效數字,第三位是10的倍冪, 第四環是色環電阻器的誤差范圍(見圖一)
## 四色環電阻器（普通電阻)

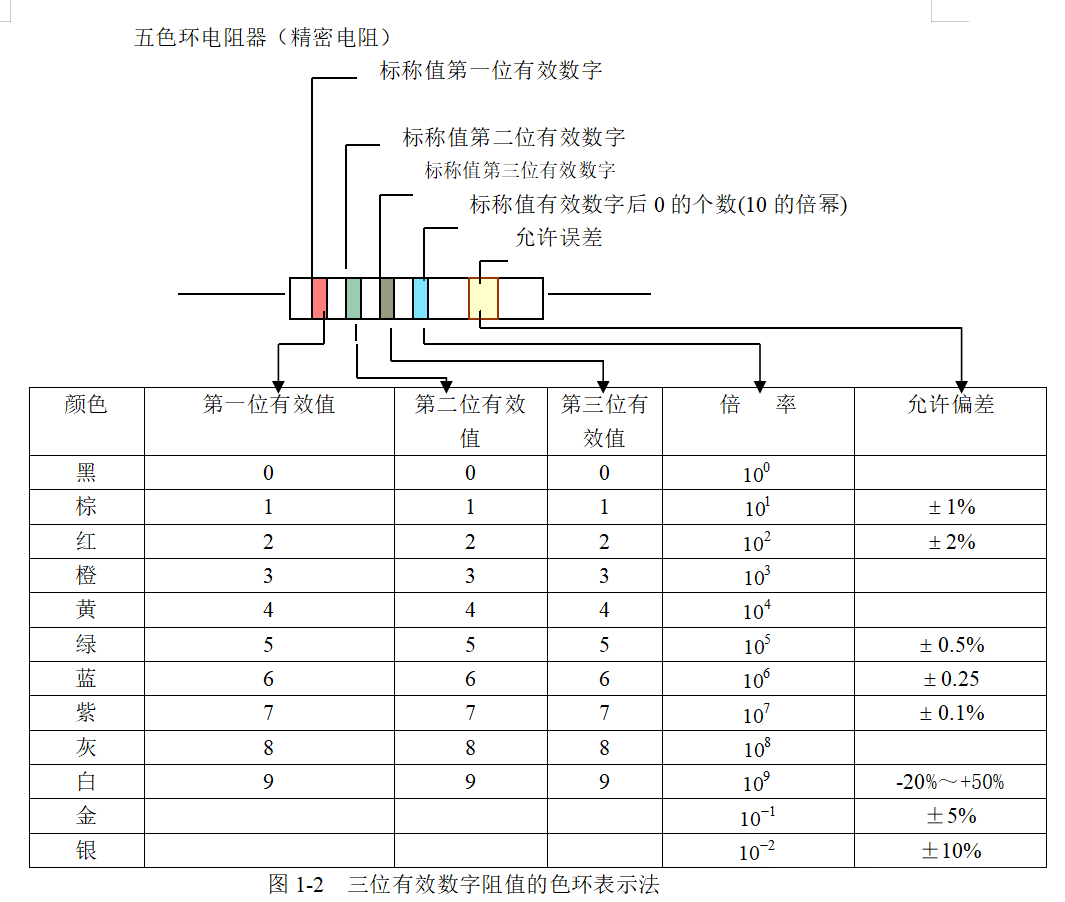

##如果色環電阻器用五環表示,前面三位數字是有效數字,第四位是10的倍冪. 第五環是色環電阻器的誤差范圍.(見圖二)

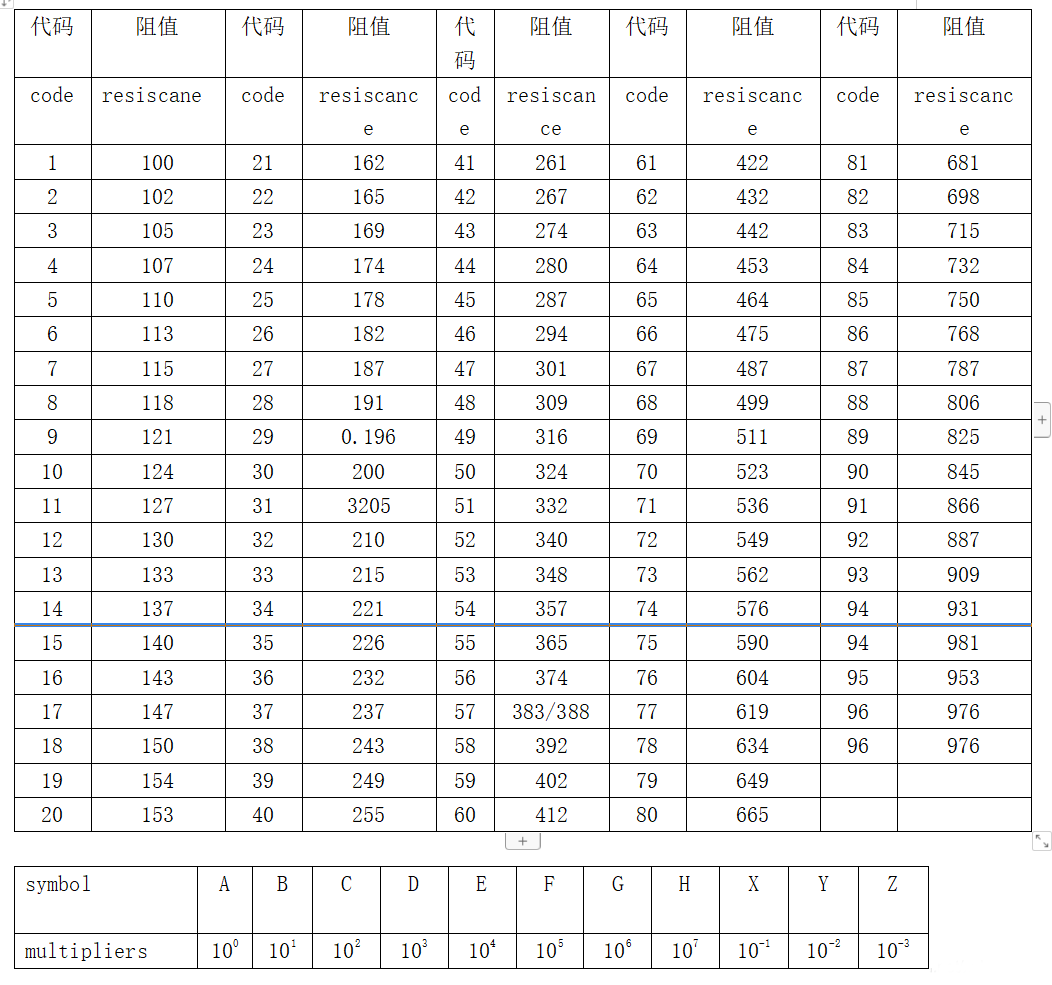

##d、SMT精密電阻的表示法，通常也是用3位標示。一般是2位數字和1位字母表示，兩個數字是有效數字，字母表示10的倍冪,但是要根據實際情況到精密電阻查詢表里出查找.下面是精密電阻的查詢表:
1.10 SMT電阻的尺寸表示：用長和寬表示（如0201，0603，0805，1206等，具體如02表示長為0.02英寸寬為0.01英寸）。
1.11 一般情況下電阻在電路中有兩種接法:串聯接法和并聯接法
1.12 多個電阻的串并聯的計算方法：
串聯：R總串=R1+R2+R3+……Rn.
并聯：1/R總并=1/R+2/R+3/R……1/Rn
1.13 常用電阻大小：（Ω）：
5、10、51、100、200、470、510、620、750、820
1K、2.2K、4.7K、5.1K、7.5K、8.2K、10K
12K、15K、20K、47K、56K、68K、75K、82K
100K、200K、430K、510K、1M

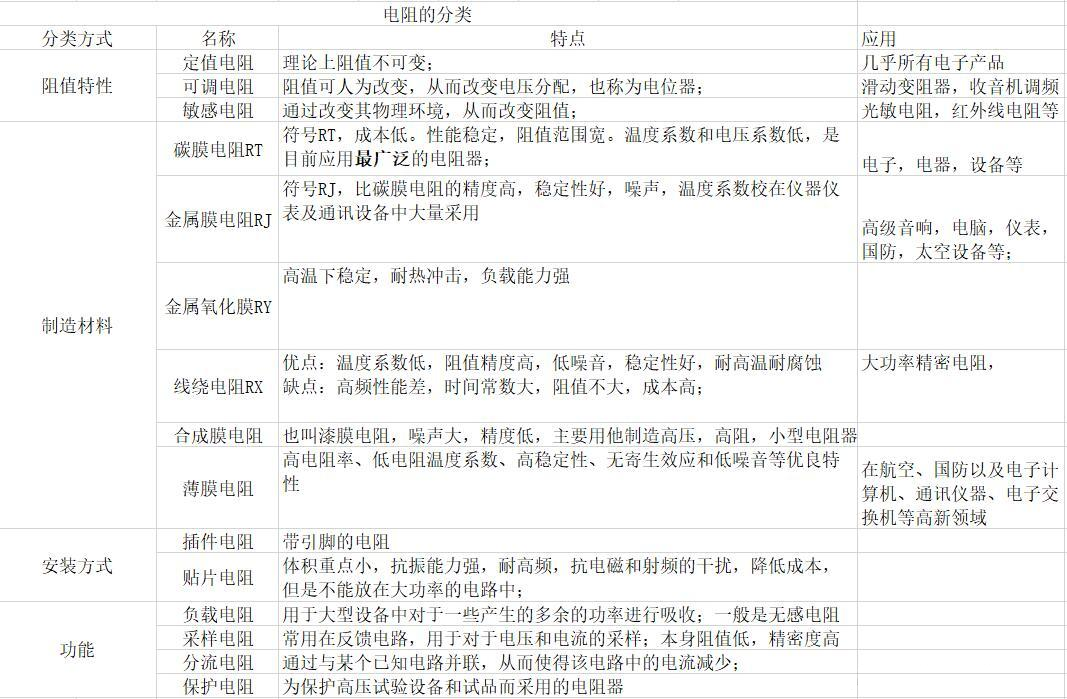

1.14分類：

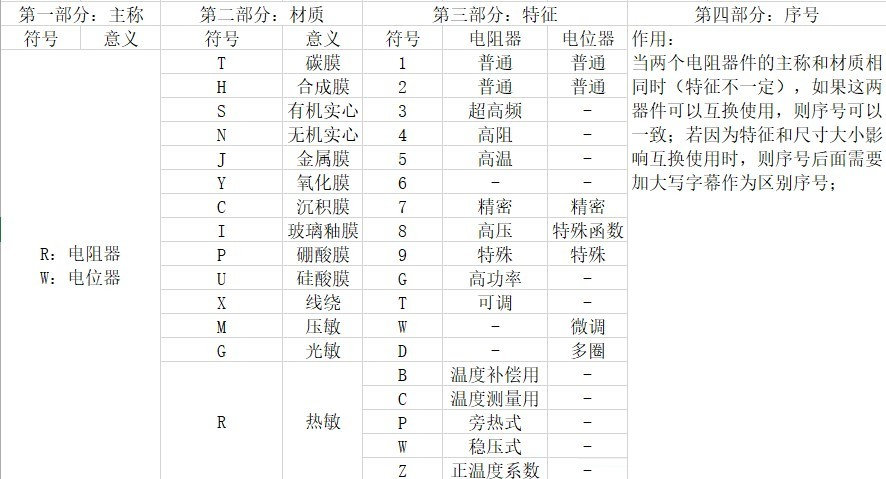

1.15 國產電阻命名規則
例如：RT11是普通碳膜電阻器；WC72是精密沉積膜電位器；
1.16 相對誤差,
##D代表±0.5%,P代表±0.625%、F代表±1%,R代表±1.25%,G代表±2%,U代表±3.5%,J代表±5%,K代表±10%,M代表±20%,S代表±50%/-20%、Z代表±80%/-20%.
