汽車設計中的一個主要挑戰是保護汽車電子設備（如控制單元、傳感器及娛樂系統等）免受破壞性的浪涌、電壓瞬變、ESD及電源線噪聲的損害。使用瞬態電壓抑制器（TVS）是保護汽車電子設備的理想解決方案。接下來，我們將討論TVS器件的關鍵參數——功率等級、關態電壓和最大擊穿電壓。

功率等級

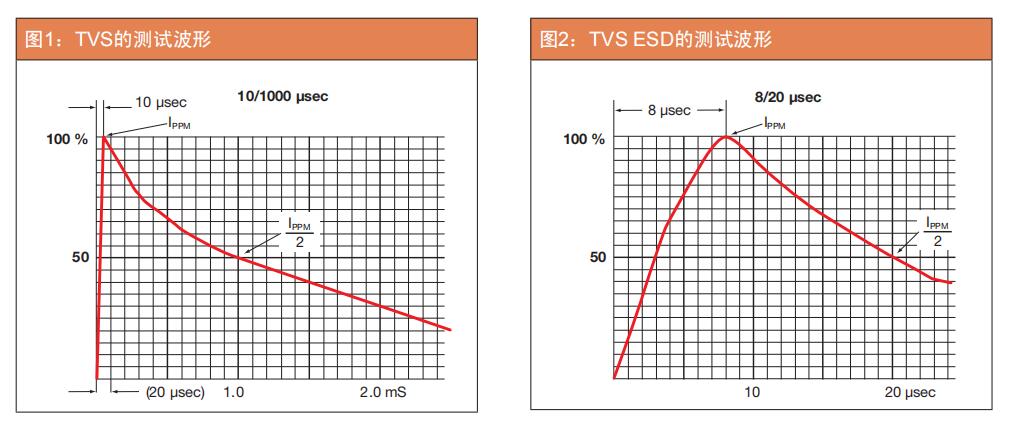

TVS的功率等級是在特定的測試或應用條件下的浪涌吸收能力。UN的TVS產品使用業內標準的10/1000 μs脈沖波形 (Bellcore 1089標準)做為測試條件，如圖1所示。這個測試條件不同于TVS ESD測試的8/20 μs脈沖波形，如圖2所示。

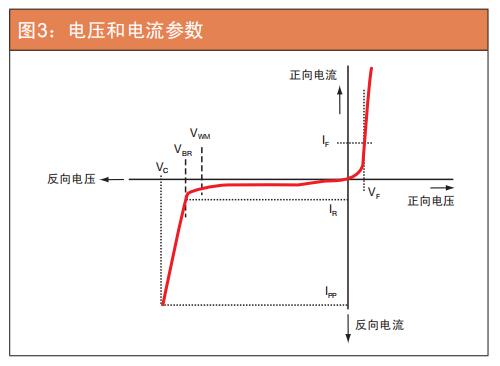

擊穿電壓(VBR)

擊穿電壓是是器件進入雪崩擊穿的電壓，根據數據表中指定的電流進行測試。

最大擊穿電壓(VC:箝位電壓)

在指定的峰值脈沖電流等級下，出現在TVS上的箝位電壓等級。TVS的擊穿電壓是在非常低的電流下測得的，如1 mA或 10 mA, 與應用條件中實際的雪崩電壓是不同的。因此，半導體制造商會指明在大電流條件下的典型或最大擊穿電壓。

關態電壓(VWM:工作關態反向電壓)

關態電壓是指TVS未被擊穿時的最大電壓，是電路中不在通常條件下工作的保護器件的重要參數。在汽車應用中，一些汽車電子產品的調節是由“階躍保護”實現的。這種測試條件是在10分鐘內，向12V的電子設備提供24 VDC 的電壓，向24V電壓的電子設備提供36 VDC 的電壓，而不造成損壞或電路的故障。因此，對汽車電子產品來說，關態電壓是TVS器件的一個關鍵參數。
