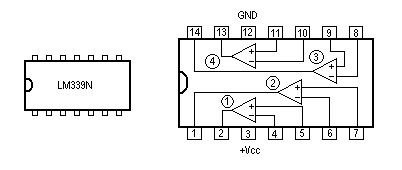

圖1 外型及管腳排列圖

1.單限比較器電路

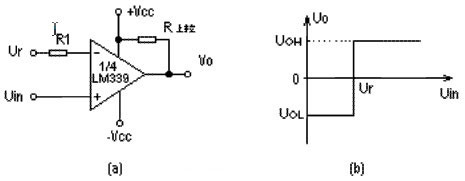

圖2a給出了一個基本單限比較器。輸入信號Uin，即待比較電壓，它加到同相輸入端，在反相輸入端接一個參考電壓(門限電平)Ur。當輸入電壓Uin》Ur時，輸出為高電平UOH。圖2b為其傳輸特性。

圖2 單限比較器電路圖

2.過熱檢測保護電路

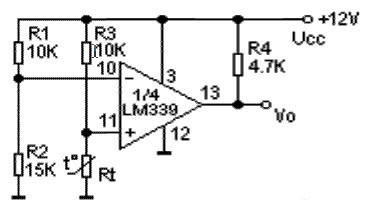

它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓，它的值取決于R1于R2。UR=R2/(R1+R2)*UCC。同相端的電壓就等于熱敏元件Rt的電壓降。當機內溫度為設定值以下時，“+”端電壓大于“-”端電壓，Uo為高電位。當溫度上升為設定值以上時，“-”端電壓大于“+”端，比較器反轉，Uo輸出為零電位，使保護電路動作，調節R1的值可以改變門限電壓，既設定溫度值的大小。

圖3 過熱檢測保護電路圖

3.遲滯比較器

遲滯比較器又可理解為加正反饋的單限比較器。前面介紹的單限比較器，如果輸入信號Uin在門限值附近有微小的干擾，則輸出電壓就會產生相應的抖動(起伏)。在電路中引入正反饋可以克服這一缺點。

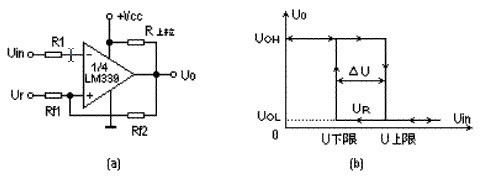

圖4a給出了一個遲滯比較器，人們所熟悉的“史密特”電路即是有遲滯的比較器。圖4b為遲滯比較器的傳輸特性。

圖4 遲滯比較器電路圖

不難看出，當輸出狀態一旦轉換后，只要在跳變電壓值附近的干擾不超過ΔU之值，輸出電壓的值就將是穩定的。但隨之而來的是分辨率降低。因?yàn)閷?duì)遲滯比較器來說，它不能分辨差別小于ΔU的兩個輸入電壓值。遲滯比較器加有正反饋可以加快比較器的響應速度，這是它的一個優點。除此之外，由于遲滯比較器加的正反饋很強，遠比電路中的寄生耦合強得多，故遲滯比較器還可免除由于電路寄生耦合而產生的自激振蕩。

4.電壓跳變點固定電路

如果需要將一個跳變點固定在某一個參考電壓值上，可在正反饋電路中接入一個非線性元件，如晶體二極管，利用二極管的單向?qū)щ娦裕憧蓪?shí)現上述要求。圖5為其原理圖。

圖5 電壓跳變點固定電路原理圖

5.過電壓檢測電路

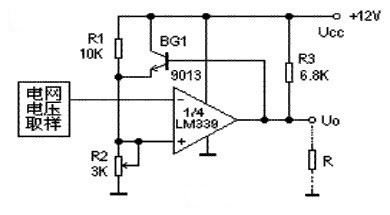

圖6為某電磁爐電路中電網過電壓檢測電路部分。電網電壓正常時，1/4LM339的U42.8V，比較器翻轉，輸出為0V，BG1截止，U5的電壓就完全決定于R1與R2的分壓值，為2.7V，促使U4更大于U5，這就使翻轉后的狀態極為穩定，避免了過壓點附近由于電網電壓很小的波動而引起的不穩定的現象。由于制造了一定的回差(遲滯)，在過電壓保護后，電網電壓要降到242-5=237V時，U4《U3，電磁爐才又開始工作。這正是我們所期望的。

圖6 某電磁爐電路中電網過電壓檢測電路部分圖

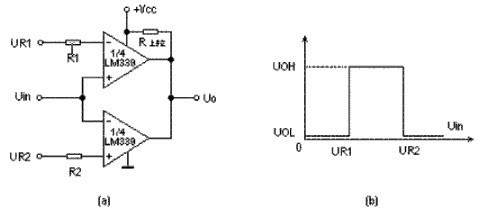

6.雙限比較器(窗口比較器)

圖7電路由兩個LM339組成一個窗口比較器。當被比較的信號電壓Uin位于門限電壓之間時（UR1<Uin<UR2），輸出為高電位（UO=UOH）。當Uin不在門限電位范圍之間時，（Uin>UR2或Uin<UR1）輸出為低電位（UO=UOL），窗口電壓ΔU=UR2-UR1。它可用來判斷輸入信號電位是否位于指定門限電位之間。

圖7 雙限比較器電路圖

7.用LM339組成振蕩器

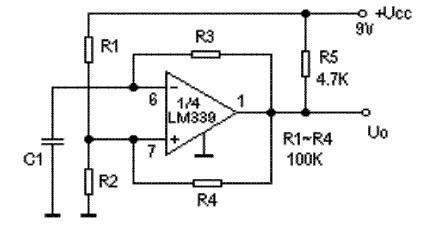

圖8為有1/4LM339組成的音頻方波振蕩器的電路。改變C1可改變輸出方波的頻率。本電路中，當C1=0.1uF時。f=53Hz;當C1=0.01uF時，f=530Hz;當C1=0.001uF時，f=5300Hz。

LM339還可以組成高壓數字邏輯門電路，并可直接與TTL、CMOS電路接口。

圖8 音頻方波振蕩器電路圖

8.電燈雙穩態開關電路

電路見圖9所示。220V交流電經變壓器降壓、D1~D4整流、C1濾波后，獲得+11V直流電源。本雙穩態開關的核心器件是一片LM339(四電壓比較器)，這里只使用其中的一個電壓比較器。接通電源后，+11v電源經繼電器線圈和R4使比較器的反向輸入端④腳置高電平，調可變電阻RP，使比較器的同向輸人端偏置在+3v左右，因④腳電壓高于⑤腳電壓，比較器輸出低電平，三極管vT截止，繼電器不工作，電燈L不亮。同時，電容c2不能被充電。這是電路的第一種穩定狀態。按一下電燈開關K，④腳經c2接地為置低電平。和⑤腳電壓比較后，比較器從第②腳輸出高電平，VT飽和導通，繼電器得電，其常開觸點JK吸合，電燈L點亮。

因VT飽和導通，其集電極為低電平，經R4反饋又使④腳在開關K跳開后仍能維持在低電平狀態，比較器鎖定在高電平輸出狀態，此高電平由第②腳經R1向C2快速充電，C2可充到接近+5v(此電壓值可由R3調整)，這是電路的第二種穩定狀態。當再次按下開關K時，C2的高電平作用于④腳，又使比較器輸出低電平，vT截止，繼電器失電，電燈L熄滅。同時VT集電極的高電平經R4反饋到④腳，使在開關K跳開后④腳仍能維持在高電平狀態，并使比較器鎖定在低電平輸出。此時電容c2經Rl向②腳快速放電，處于低電平狀態，等待K的再次被按下。電路即如此循環工作，使得每按一次K，電燈即亮或熄一次。

圖9 LM339用作電燈雙穩態開關

元件選擇與調試

D1~D5為1N4002，繼電器為JZC-21F;IC為L(zhǎng)M339，K為輕觸開關，RP為22ka可調電阻，C1=220µF，C2=0.01µF，R1=85ka;R2=6.5ka，R3=5.5ka，R4=lka;VT為9013。

本電路需調節RP，使⑤腳電壓低于②腳輸出的高電平。實際調節時可先將RP向下調小，然后適當上調即可。

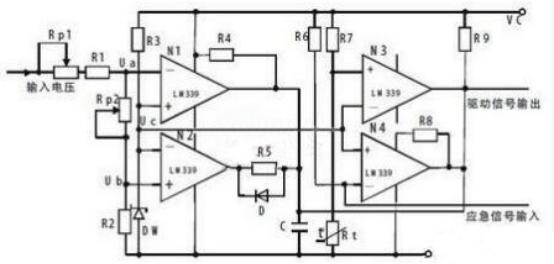

9.綜合保護電路圖

除了電子元器件自身特性之外，溫度也是影響開關電源可靠性的重要因素之一。電源設備可靠性設計技術統計資料表明，電子元器件溫度每升高2℃，可靠性下降 10%;溫升50℃時的壽命只有溫升25℃時的1/6.為了避免開關電源的元器件因過熱造成損壞，在開關電源中設置過熱保護電路也是必要的。

輸入電壓可以由交流電源整流濾波后取得，它表明的是輸入開關電源電壓的變化。調整Rp2可以調節過壓、欠壓動作的電壓閾值。N1欠為壓比較器，當輸入電平(Vc《Va)時，比較器輸出低電平封鎖驅動信號。

圖10 過壓、欠壓、過熱保護電路圖

N2為過壓比較器，當輸入高電平(Vc》Vb)時，比較器輸出的也是低電平，因而驅動信號也被封鎖。當對比的信號電壓Vc位于門限電壓之間(Va《Vc《Vb)時，輸出高電平，開關電源正常工作。圖10所示的電路是利用一個四比較器LM339與幾個分立電子元器件構成的過壓、欠壓、過熱保護電路圖。
