眾所周知，集成電路在很多電子元件中都有應用，如收錄機、電視機、計算機等等;如果在使用過程中遇到故障等問題，就需要檢修。但由于集成電路的引腳多，排列緊湊，如果拆裝不小心，經常會使引腳斷裂;而且烙鐵焊的時間太長，也會使集成電路損壞或性能變差;那么如何簡單有效的拆卸集成電路呢?下面總結了幾種方法：
1.吸錫器
吸錫器是一種利用手動或電動方式產生吸力，將焊錫吸離電路板銅箔的維修工具。使用吸錫器拆卸集成塊，這是一種常用的專業方法，使用工具為普通吸、焊兩用電烙鐵，功率在35W以上。拆卸步驟：
(1)將吸錫器活塞向下壓至卡住。
(2)用電烙鐵加熱焊點至焊料熔化。
(3)移開電烙鐵，同時迅速把吸錫器吸嘴貼上焊點，并按下吸錫器按鈕，讓活塞彈起產生的吸力將焊錫吸入吸錫器。
(4)如果一次吸不干凈，可重復操作多次。
當所有引腳的焊錫被吸走后，就可以從電路板上取下集成電路。

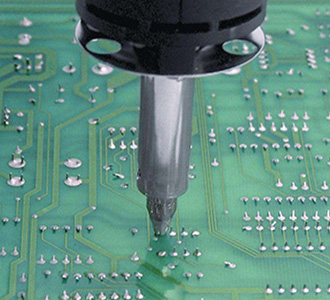

吸錫器
2.用毛刷配合電烙鐵拆卸
該方法簡單易行，只要有一把電烙鐵和一把小毛刷即可。拆卸集成塊時先把電烙鐵加熱，待達到溶錫溫度將引腳上的焊錫融化后，趁機用毛刷掃掉溶化的焊錫。這樣就可使集成塊的引腳與印制板分離。該方法可分腳進行也可分列進行。最后用尖鑷子或小“一”字螺絲刀撬下集成塊。
3.增加焊錫融化
這種拆卸方法無需借助其他工具材料，特別適合拆卸單列或雙列且引腳數量不是很多的集成電路。用增加引腳焊錫熔化拆卸集成電路的操作過程如下：在拆卸時，先給集成塊電路一列引腳上增加一些焊錫，讓焊錫將該列引腳所有的焊點連接起來，然后用電烙鐵加熱該列的中間引腳，并往兩端移動，利用焊錫的熱傳導將該列所有引腳上的焊錫熔化，再用鑷子或小型一字螺絲刀偏向該列位置輕輕將集成電路往上撬一點，再用同樣的方法對另一列引腳加熱、撬動，對兩列引腳輪換加熱，直到拆下為止。一般情況下，每列引腳加熱兩次即可拆下。
4.醫用空心針頭
取醫用8至12號空心針頭幾個。使用時針頭的內經正好套住集成塊引腳為宜。拆卸時用烙鐵將引腳焊錫溶化，及時用針頭套住引腳，然后拿開烙鐵并旋轉針頭，等焊錫凝固后拔出針頭。這樣該引腳就和印制板完全分開。所有引腳如此做一遍后，集成塊就可輕易被拿掉。
5.熱風拆焊臺或熱風槍
熱風拆焊臺或熱風槍外，其噴頭可以噴出溫度達幾百攝氏度的熱風，利用熱風將集成電路各引腳上的焊錫熔化，然后就可拆下集成電路。在拆卸時要注意，用單噴頭拆卸時，應讓噴頭和所拆的集成電路保持垂直，并沿集成電路周圍引腳移動噴頭，對各引腳焊錫均勻加熱，噴頭不要觸及集成電路及周圍的外圍元件，吹焊的位置要準確，盡量不要吹到集成電路周圍的元件。
6.多股銅線吸錫拆卸法
就是利用多股銅芯塑膠線，去除塑膠外皮，使用多股銅芯絲(可利用短線頭)。使用前先將多股銅芯絲 上松香酒精溶液，待電烙鐵燒熱后將多股銅芯絲放到集成塊引腳上加熱，這樣引腳上的錫焊就會被銅絲吸附，吸上焊錫的部分可剪去，重復進行幾次就可將引腳上的焊錫全部吸走。有條件也可使用屏蔽線內的編織線。只要把焊錫吸完，用鑷子或小“一”字螺絲刀輕輕一撬，集成塊即可取下。

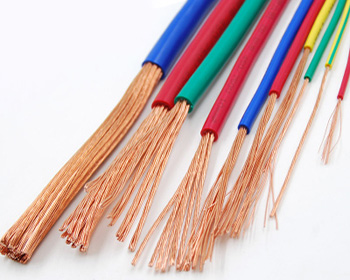

多股銅線
以上就是集成電路的拆卸方法介紹了。現在越來越多的電路以集成芯片的方式出現在設計師手里，使電子電路的開發趨向于小型化、高速化。越來越多的應用已經由復雜的模擬電路轉化為簡單的數字邏輯集成電路。
