RS2G快恢復二極管,RS2G二極管參數,RS2G規格書與作用詳解
在電子電路領域中，快恢復二極管以其開關特性好、反向恢復時間短的特點，成為了眾多電子設備中不可或缺的關鍵元件。其中，RS2G快恢復二極管以其卓越的性能和廣泛的應用領域，受到了業界的廣泛關注。本文將詳細解析RS2G快恢復二極管的參數特性，并探討其在實際應用中的作用。
在電子電路領域中，快恢復二極管以其開關特性好、反向恢復時間短的特點，成為了眾多電子設備中不可或缺的關鍵元件。其中，RS2G快恢復二極管以其卓越的性能和廣泛的應用領域，受到了業界的廣泛關注。本文將詳細解析RS2G快恢復二極管的參數特性，并探討其在實際應用中的作用。
一、RS2G快恢復二極管的參數特性

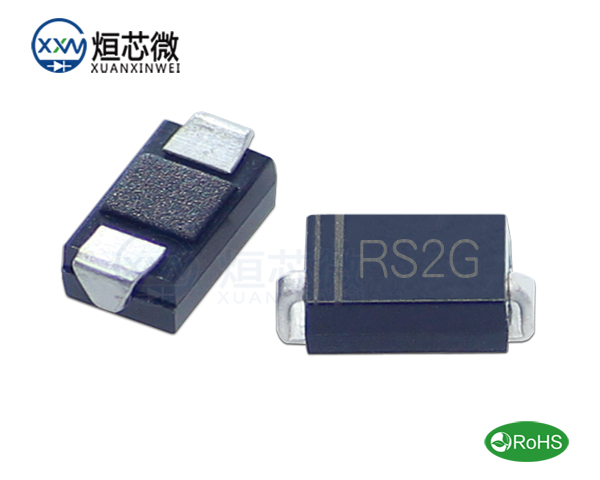

RS2G快恢復二極管在規格和尺寸方面，提供了DO-214AC和DO-214AA兩種封裝選擇，以滿足不同電路設計的需要。在DO-214AC封裝中，其黑膠長、總長、寬和高均有著明確的尺寸范圍，如黑膠長的最高值為4.5mm，最低值為3.99mm；總長的最高值為5.28mm，最低值為4.8mm等。而在DO-214AA封裝中，這些尺寸則略有不同，如黑膠長的最高值為4.57mm，最低值為4.06mm；總長的最高值為5.59mm，最低值為5.21mm等。
RS2G快恢復二極管參數如下：
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：400V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：400V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：2.0A
Maximum instantaneous forward voltage at 2.0A VF 2.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：150ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：50.0μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃
除了封裝尺寸外，RS2G快恢復二極管還具備其他重要的電性能參數，如正向平均電流、反向峰值電壓、最大正向浪涌電流等。這些參數決定了二極管在電路中的工作能力和承受壓力，是選擇和使用RS2G快恢復二極管時必須考慮的關鍵因素。
二、RS2G快恢復二極管的作用
RS2G快恢復二極管在電子電路中發揮著重要作用。它主要應用于開關電源、PWM脈寬調制器、變頻器等電子設備中，作為高頻整流二極管、續流二極管或阻尼二極管使用。
在開關電源中，RS2G快恢復二極管能夠有效地控制電流的開關，實現電源的高效轉換。其快速的反向恢復時間可以減少開關過程中的能量損失，提高電源的效率。
在PWM脈寬調制器中，RS2G快恢復二極管能夠精確地控制脈沖的寬度，從而實現對電路輸出電壓和電流的精確調節。這對于需要精確控制電壓和電流的電子設備來說至關重要。
在變頻器中，RS2G快恢復二極管能夠承受高電壓和大電流的沖擊，保證電路的穩定運行。同時，其快速的開關特性也能夠減少變頻器在工作過程中產生的熱量，提高設備的可靠性。
此外，RS2G快恢復二極管還可以作為續流二極管或阻尼二極管使用，用于保護電路中的其他元件免受電流沖擊和電壓波動的損害。
綜上所述，RS2G快恢復二極管以其卓越的性能和廣泛的應用領域，成為了現代電子電路設計中不可或缺的關鍵元件。它的出色特性和優良性能為電子設備的高效、穩定運行提供了有力保障。隨著科技的不斷發展，RS2G快恢復二極管將在更多領域發揮更大的作用，推動電子技術的不斷進步。
