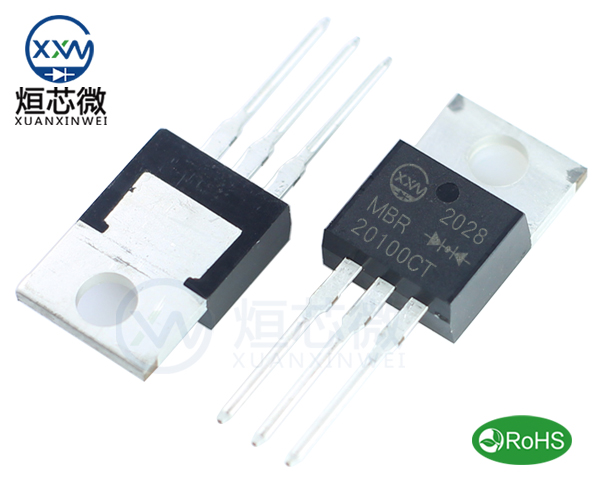

MBR20100CT肖特基二極管是一種高性能的半導體器件，它因其出色的電氣特性和高效率在電子電路中得到了廣泛的應用。這種二極管特別適合于那些需要處理較高電流的應用場景。接下來，我們將詳細介紹MBR20100CT肖特基二極管的參數特性以及其在電路設計中的作用和應用。
MBR20100CT肖特基二極管的參數特性
最大重復峰值反向電壓VRRM：100V
最大直流閉鎖電壓VDC：100V
最大正向平均整流電流ID：20A
1.0A時的最大瞬時正向電壓VF：0.82V
最大反向恢復時間TRR：10ns
額定直流阻斷電壓下的最大直流反向電流TA=25℃ IR ：0.1mA
額定直流阻斷電壓下的最大直流反向電流TA=125℃ IR：20mA
工作溫度和存儲溫度范圍：-55to +150℃
1. 最大反向重復峰值電壓（VRRM）：MBR20100CT能夠承受的最大反向電壓，這一參數通常在100V左右，確保了二極管在各種工作條件下的可靠性和穩定性。
2. 最大正向連續電流（IF）：MBR20100CT的這一參數通常在20A左右，表明它能夠處理較大的電流負載，適用于多種高功率電路設計。
3. 正向壓降（VF）：MBR20100CT的正向壓降較低，這有助于減少能量損耗，提高電路的能效，特別是在大電流應用中，低正向壓降尤為重要。
4. 漏電流（IR）：在反向偏置條件下，MBR20100CT的漏電流極低，這有助于減少待機功耗，特別是在低功耗或節能應用中。
5. 開關時間（trr/tf）：MBR20100CT具有較快的開關特性，這使得它在高頻開關電源和PWM（脈寬調制）應用中表現出色，提高了系統的響應速度和效率。
MBR20100CT肖特基二極管的作用與應用
1. 高電流整流：MBR20100CT肖特基二極管的基本作用是作為整流器，將交流電（AC）轉換為直流電（DC）。由于其能夠承受較高的電流，它特別適合于高電流負載的整流應用。
2. 開關電源：在開關電源設計中，MBR20100CT的快速開關特性和低正向壓降使其成為理想的選擇。它可以提高電源的轉換效率，減少熱量產生，延長系統壽命。
3. 電機驅動：MBR20100CT在電機驅動電路中也有廣泛應用，它可以有效地處理電機啟動和運行時產生的大電流，同時減少能量損耗，提高電機的性能和效率。
4. 電源管理：在電源管理領域，MBR20100CT肖特基二極管可以用于電壓穩壓、電流限制和電源分配等關鍵環節，確保電源系統的穩定運行。
5. 電路保護：MBR20100CT還可以作為電路保護元件，防止電路中的過電壓和過電流對其他敏感部件造成損害，特別是在電源和電機控制等關鍵應用中。
