晶體管構成的放大器要做到不失真地將信號電壓放大，就必須保證晶體管的發射結正偏、集電結反偏。即應該設置它的工作點。所謂工作點就是通過外部電路的設置使晶體管的基極、發射極和集電極處于所要求的電位（可根據計算獲得）。這些外部電路就稱為偏置電路（可理解為，設置PN結正、反偏的電路），偏置電路向晶體管提供的電流就稱為偏置電流。

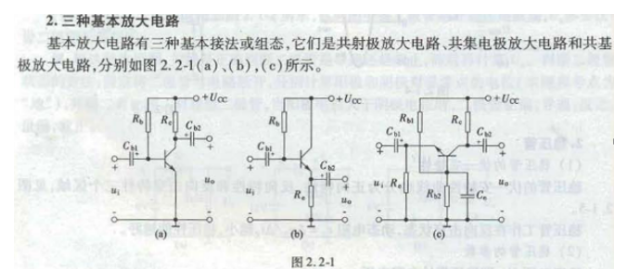

以常用的共射放大電路說吧，主流是從發射極到集電極的IC，偏流就是從發射極到基極的IB。相對與主電路而言，為基極提供電流的電路就是所謂的偏置電路。
偏置電路往往有若干元件，其中有一重要電阻，往往要調整阻值，以使集電極電流在設計規范內。這要調整的電阻 就是偏置電阻。
穩定靜態工作點原理
設流過基極偏置電阻的電流IR>>IB，因此可以認為基極電位VB只取決于分壓電阻、，VB與三極管參數無關，不受溫度影響。
靜態工作點的穩定是由VB和Re共同作用實現，穩定過程如下：
設溫度升高→IC↑→IE↑→VBE↓→IB↓→IC↓
其中：IC↑→IE↑是由電流方程 IE ＝ IB＋I(xiàn)C得出，IE↑→VBE↓是由電壓方程VBE＝ VB－IERe得出，IB↓→IC↓是由 IC ＝βIB得出。
由上述分析不難得出，Re越大穩定性越好。但事物總是具有兩面性，Re太大其功率損耗也大，同時VE也會增加很多，使VCE減小導致三極管工作范圍變窄。因此Re不宜取得太大。
偏置電阻的作用是為基極提供合適的偏置電流,使三極管處在適當?shù)墓れo態作點. 如果沒有偏置電阻,則基極沒有偏置電流,發射結自然沒有正向偏置了.
偏置電路是用兩個電阻從集電極電源中分壓提供基極偏置電壓，上偏置電阻因為接集電極電源可以提高基極電壓，下偏置電阻接地會降低偏置電壓，兩者配合電壓才能合理，過大（會飽和）過小（會截止）都不合理。
偏置電阻是接在基極上的,是為三極管建立直流工作點的,因此要從直流電回路的角度去分析判斷.
一般來說,如果直流電流先經電阻流向基極,則此電阻稱謂上偏置電阻,而電流是從基極點流過電阻的,則此電阻稱謂下偏置電阻.顯然直流負反饋電阻也是偏置電阻
三極管中，飽和狀態：集電結和發射結都是正偏
截止?fàn)顟B(tài)：集電極和發射極都是反偏
放大狀態：發射結正偏，集電結反偏
