LM317是可調節3端正電壓穩壓器，其工作原理相當于串聯穩壓電路，通過調整內部開關管的導通程度，或等效電阻來調整輸出的電壓。由于工作在線性，317在工作時發熱量比較大，并且片內集成的開關管的輸出電流有限。為了使317輸出更大的電流，需要使用外接功率管擴展。
LM317的輸出電壓范圍為1.25V-37V，最大輸出電流為1.5A，芯片內置了過流及過溫保護功能。主要有三種常用的封裝規格，分別是SOT223，TO220以及TO263。TO220為直插封裝，另外兩種為貼片封裝，使用貼片封裝是，需要保證足夠的散熱條件，才能保證輸出電流。
LM317 怎么使用？
LM317 組件在輸出和調整引腳之間形成并調節 1.25V，你可以使用連接在輸出和輸入引腳之間的兩個電阻來更改輸出。
此外，兩個去耦電容可以連接到一個電路，這種集成可以消除不必要的耦合，同時防止噪聲。
同時，一個 1µF 電容連接到輸出端，提高了瞬態響應。然后，你可以通過在可調節引腳上單擊電位器來使其用作可變調節器。
電阻和電位一起工作，產生調節輸出的電位差。
本穩壓電源電路以三端集成穩壓器LM317為核心穩壓、調壓元件，具有電路簡單、可靠性高等優點。 輸入220V交流電壓后，該穩壓電源可以輸出1.25V-12V連續可調電壓，同時電壓值可直接通過屏幕觀測。
原理詳解

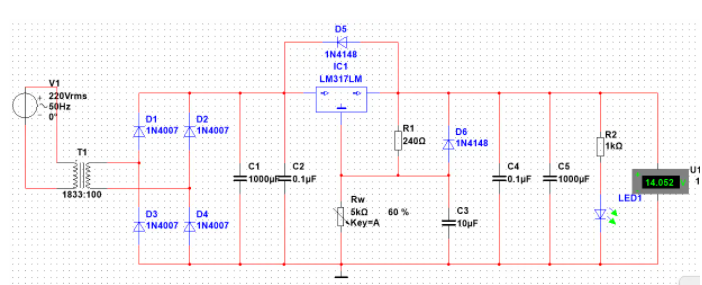

圖1 電原理圖
220V市電經變壓器耦合，將12V低壓交流電送入由D1-D4組成的單相橋式全波整流電路，得到脈動直流電，如圖所示

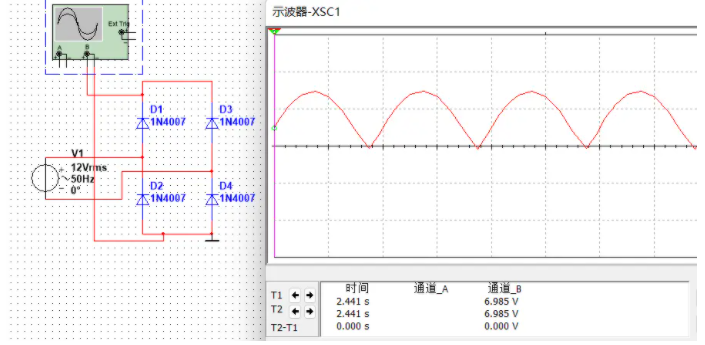

圖2 整流波形
電解電容C1為輸入濾波電容，使得脈動直流電的波形更加平滑

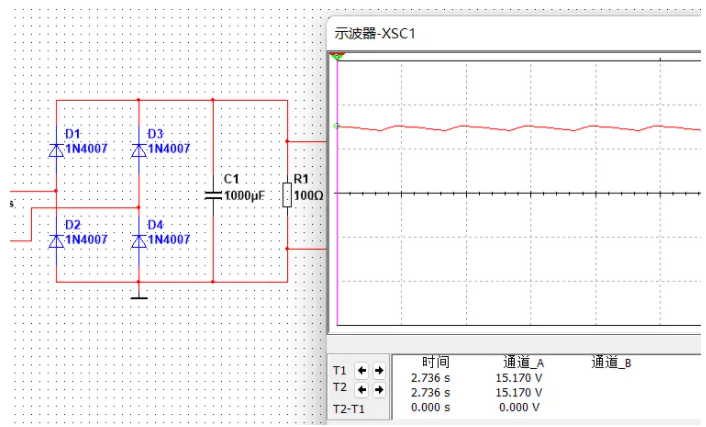

圖3 濾波波形
在圖1中，LM317（IC1）的引腳從左到右依次是輸入端、調整端、輸出端，輸出端與調整端之間的電阻R1兩端電壓恒定，為1.25V，稱為基準電壓。 由于調整端電流可以忽略不計，輸出電壓可近似認為是完全由外周電阻R1和Rw所決定的。 因此有輸出電壓公式：。
在本電路中，Rw取值范圍是0-5kΩ，又變壓器輸出12V，故Uo取值在1.25V和12V之間。
穩壓器lm317如何限流
LM317穩壓器有一個“調整端”或稱為“ADJ端”，將電阻R1和電位器R2串聯后接在穩壓器的輸出端與調整端之間。限流電阻R1的阻值應根據穩壓器的最大輸出電流來選擇，一般使用1/2W以上的碳膜電阻或金屬膜電阻。然后通過調節電位器R2的阻值，即可達到改變穩壓器輸出電壓大小的目的。穩壓器的限流保護是通過內部電流取樣電阻來實現的，取樣電阻串聯在LM317穩壓器的輸出回路中。當輸出電流超過一定值時，取樣電阻上的壓降增大，使穩壓器的輸出電壓降低，從而達到限流的目的。
