晶體管放大電路的靜態工作點指什么
晶體管放大電路的靜態工作點是指在沒有輸入信號時（即直流條件下），晶體管的集電極電壓和集電極電流的值。靜態工作點可以用來描述晶體管的偏置狀態，通常使用直流負載線和直流電源電壓來確定。
通過設置適當?shù)撵o態工作點，可以確保晶體管在線路的直流工作范圍內穩定工作，從而可以在直流條件下實現所需的放大器增益。靜態工作點的選擇影響著放大電路的線性度、功率效率和穩定性等重要性能指標。
靜態工作點的選取需要考慮到晶體管的參數、電路的設計需求以及工作環境等因素，以確保在各種條件下都能夠獲得良好的放大效果。
接法

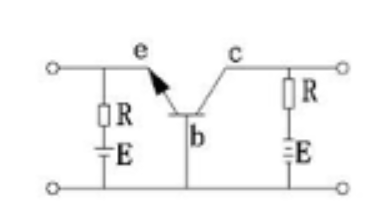

1.共基極接法

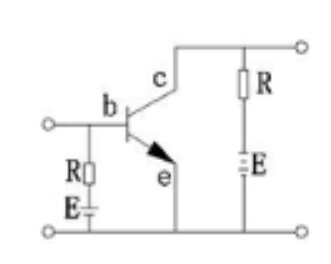

2.共發射極接法

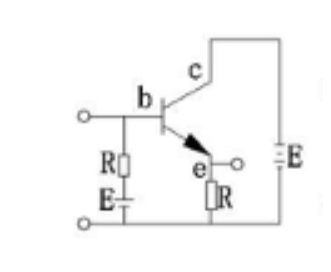

4. 共集電極接法
晶體管放大電路應遵循的基本原則
晶體管放大電路在設計和實際應用中應當遵循以下基本原則：
1. 穩定的靜態工作點：確保晶體管在適當?shù)撵o態工作點工作，使其能夠在線路的直流工作范圍內穩定工作，以實現所需的放大器增益。
2. 線性放大：通過適當?shù)钠煤碗娐吩O(shè)計，使得晶體管放大電路能夠在輸入信號范圍內實現線性放大，避免失真和非線性扭曲。
3. 高頻特性：在高頻條件下，需要考慮晶體管的頻率響應特性，避免在高頻下出現信號衰減和相位失真。
4. 電源供電和隔離：確保電源穩定、干凈，并且做好輸入輸出端的隔離，以防止干擾或者不穩定的電源對放大電路產生影響。
5. 適當?shù)呢?fù)載匹配：要保證晶體管的輸出能夠有效驅動負載，需要適當?shù)呢?fù)載匹配設計，以獲得最大的功率傳輸效率。
6. 熱穩定性：晶體管在工作時會產生一定的熱量，放大電路需要考慮到這一點，采取相應的散熱措施，以保證晶體管的穩定工作溫度。
7. 信號隔離和抑制：避免輸入和輸出信號之間相互干擾，確保放大器能夠提供良好的信號隔離和抑制。
