日常生活中我們是如何調節燈泡的亮度的？可能只是需要輕輕按下按鈕，就可以將讓燈光“忽明忽暗”。那么今天我們來講解下關于燈泡亮度調節的“奧秘”以及其如何用MOS管去進行調節變化。
首先我們以串聯電阻和電位器兩種情況進行說明：
假設現在有個燈泡，它正常的工作電壓為12V。
一般情況下，我們需要它發光，可以用一個12V的電源將燈泡的兩個接線端口連接上。如果需要進行調節亮度，則在電路中串聯一個電阻，起到一個分擔電壓的作用，從而使燈泡亮度降低。
如果需要再一次調節亮度的話，可以通過改變串聯電阻的阻值，進行 調節不同的亮度。
為了使亮度線性可調，我們可以將電阻更換為電位器，再通過旋轉電位器上的按鈕進行調節亮度，但這里卻有一個缺點，電位器消耗功率較大，容易導致電源嚴重散失。并且，電位器如果承受了過高的功率，也容易造成損壞。
除了以上方法，我們有沒有其它高效率的方法去實現亮度調節呢？當然有！
我們知道MOS管常用于開關電路中。
MOS管相當于一個開關，只要我們向柵極施加電壓便可以實現自動開關，并且開關速度極快。

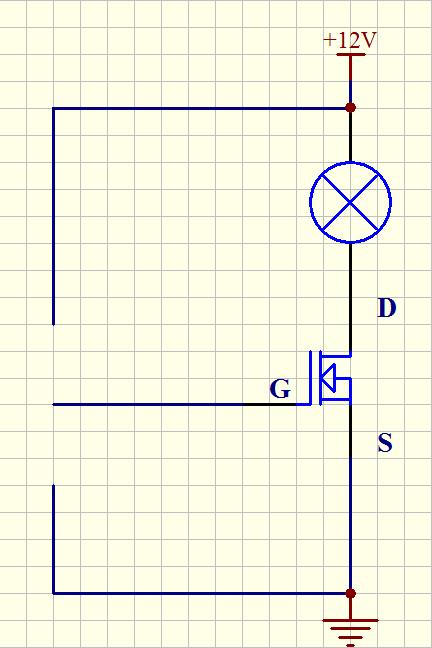

我們利用MOS管與燈泡串聯，在這里我們知道，高電平使MOS管源極和漏極導通，低電平會使其截止。
隨著開關頻率的增加，赫茲不斷的增加，燈泡閃爍的速度會越來越快，直至100赫茲以后，便不會再看到燈泡閃爍，如同一個靜止?fàn)顟B(tài)。
這里我們需注意的是，當開關頻率不斷增加，比如頻率達到1000赫茲，這時燈泡的亮度可能會有所下降。
這是因?yàn)楫?dāng)高電平與低電平持續（同等狀態下）輸出以后，平均電壓會達到一個平衡的狀態，但如果將高電平的持續時間拉長，那么平均電壓就會增加。
例如，當兩者的持續時間均為50%時，高電平為10V，低電平為0V，平均電壓則為5V；當高電平的持續時間為60%，低電平為40%，兩者電壓數值不變，平均電壓則為6V：如果高電平持續時間為90%，那么平均電壓則為9V，以此類推。

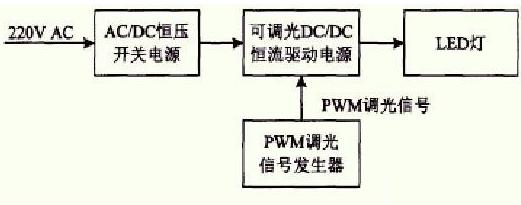

這種方法一般叫PWM脈寬調制原理。
當我們的開關頻率到一定程度時，燈泡的亮度只能取決于平均電壓的大小，平均電壓越高，燈泡越亮；相反，平均電壓越低，燈泡越暗。
這就是使用MOS管串聯，然后根據PW原理實現燈泡亮度調節的情況。
