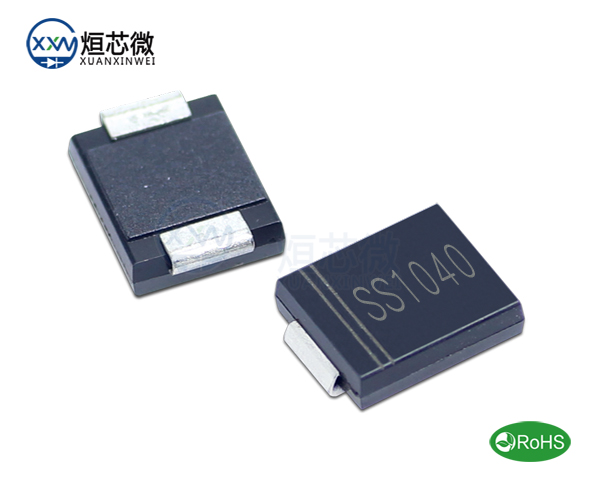

肖特基二極管因其低正向壓降、快速恢復特性和高效的開關性能，廣泛應用于電源管理、開關電源、逆變器、通信設備等多個領域。在肖特基二極管的設計和應用中，封裝結構對其性能有著至關重要的影響。特別是在表面貼裝(SMD)型肖特基二極管中，凸臺到焊盤的距離（即引腳與焊盤之間的間距）大小，不僅影響到焊接質量，還對熱管理、電氣性能和可靠性產生深遠影響。
1.焊接質量的影響
焊接是電子組裝過程中至關重要的步驟，焊接不良會直接影響到電路的性能和長期穩定性。凸臺到焊盤的距離過小或過大會影響焊接過程中錫膏的流動性、濕潤性以及焊點的形成。
距離過小：如果凸臺與焊盤之間的距離過小，錫膏可能會受到限制，導致焊點不完全或焊接不牢固。過小的距離還可能導致二極管引腳與焊盤之間的短路，特別是在溫度變化時，可能會導致焊點破裂或產生電氣故障。
距離過大：如果凸臺到焊盤的距離過大，焊接時錫膏的覆蓋面不足，可能導致焊點接觸不良，甚至出現虛焊現象。這種虛焊會大大降低二極管的電性能和可靠性。
理想的凸臺到焊盤距離通常是在焊接工藝要求范圍內，以確保錫膏能夠均勻流動并充分濕潤引腳和焊盤，從而形成牢固、可靠的焊點。
2.熱管理問題
肖特基二極管的性能在一定程度上依賴于有效的熱管理。凸臺到焊盤的距離對熱傳導效率有一定影響。較小的距離有助于熱量從二極管芯片更快速地傳導到PCB板上，從而提升散熱性能。然而，若距離過小，可能會導致熱量無法有效擴散，造成過熱問題，尤其是在高負載或高頻開關的工作條件下。
另一方面，距離過大的設計可能會影響熱量傳導的效率，進而導致二極管內部溫度升高，影響其開關性能和可靠性。為了優化熱管理，設計時需考慮適當?shù)木嚯x，并結合適當?shù)纳嵩O(shè)計，如增加銅箔面積或使用散熱片等。
3.電氣性能和噪聲抑制
凸臺到焊盤的距離不僅對焊接質量和熱性能有影響，還可能影響二極管的電氣性能。距離過大會增加寄生電感和電阻，尤其在高速開關應用中，過大的距離可能導致開關效率下降，增大開關損耗，甚至引起電磁干擾（EMI）問題。肖特基二極管通常用于高速開關應用，過大的電感會使二極管在切換時產生較大的瞬態電流，可能導致電壓尖峰或信號噪聲，影響整個電源系統的穩定性。
適當?shù)耐古_到焊盤的距離有助于降低寄生電感，確保二極管的快速響應和穩定工作。尤其是在高頻電路中，設計師應特別關注這一點，以減少系統中的噪聲和信號干擾。
4.機械應力與可靠性
機械應力可能對焊接點的長期可靠性產生影響。過長的凸臺到焊盤距離可能導致引腳與PCB之間產生較大的機械應力，特別是在溫度變化和振動條件下，可能導致焊接點疲勞斷裂或剝離。過短的距離雖然減少了機械應力，但可能影響到散熱或制造工藝。
為了確保長期可靠性，設計時需要權衡熱應力和機械應力的影響，確保合適的間距，同時考慮到工作環境中可能出現的溫度波動和物理振動。
肖特基二極管的凸臺到焊盤的距離在設計時需要綜合考慮焊接質量、熱管理、電氣性能和長期可靠性。通過優化這一距離，可以提高焊接的可靠性，增強熱傳導效率，減少寄生電感帶來的影響，并提高整體系統的穩定性和安全性。作為工程師，在設計封裝時應密切關注這些因素，以確保肖特基二極管在實際應用中能夠高效、穩定地運行。
