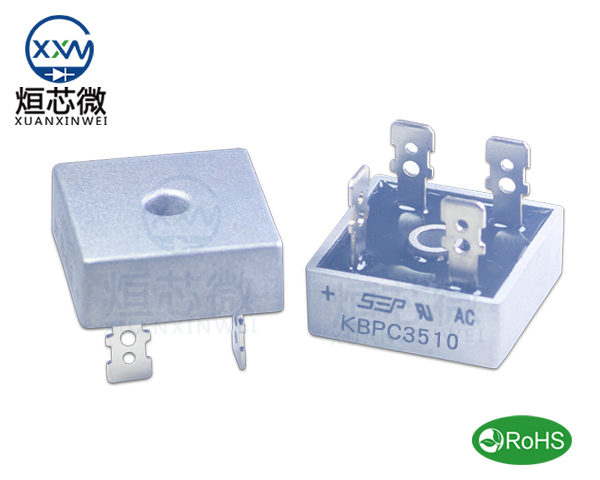

橋式整流器作為核心電力電子組件，承擔著將交流電（AC）轉換為直流電（DC）的關鍵任務，其應用領域橫跨電源供應、充電設備以及電動機驅動控制系統等多個重要板塊。橋式整流器不僅以結構簡潔性著稱，更憑借其出色的整流效率和卓越的運行穩定性，成為電力電子技術領域中不可或缺的關鍵要素。
一、工作原理精析
橋式整流器由四個二極管構成，采用橋式電路布局，實現全波整流功能。其運行機制基于二極管的單向導電屬性，對交流電的正負半周期實施全面整流，確保輸出端能夠提供平滑且穩定的直流電流。
在交流電正半周期階段，電流經D1與D3二極管流通，而D2和D4因處于反向偏置狀態而截止。電流在流經負載后，回流至電源負極，構建完整的電流回路。
當交流電切換至負半周期時，D2與D4二極管導通，D1和D3則因反向偏置而阻斷電流。即便在此階段，電流依然能夠通過負載，并最終回歸電源正極，達成持續的整流作業。憑借這種工作機制，橋式整流器得以在交流電的正負半周期內持續輸出穩定的直流電能。
相較于單向整流器，橋式整流器能夠充分利用交流電的正負兩個半周期，大幅提升了整流效率。盡管橋式整流器輸出的是脈動直流電，但借助額外的濾波手段，例如電容濾波或電感濾波，可以進一步優化輸出波形，使其更加平穩，從而滿足對直流電源穩定性要求極高的電子設備的需求。
二、主要類型及其應用場景
單相橋式整流器
單相橋式整流器是橋式整流器家族中的基礎款型，廣泛應用于家庭用電設備以及小型電力電子裝置。它由四個二極管構成，能夠高效地將單相交流電轉換為直流電，適用于低功率至中等功率的應用場景，例如電源適配器和各類充電設備。
三相橋式整流器
三相橋式整流器專為三相交流電源系統設計，是工業電力設備中的常客。相較于單相橋式整流器，三相橋式整流器不僅效率更高，而且輸出波動更小。這是因為三相電源能夠提供更為穩定和平滑的電流輸出。三相橋式整流器廣泛應用于大功率電機驅動系統、電力轉換裝置等領域。
可控硅橋式整流器
可控硅橋式整流器在傳統二極管整流的基礎上引入了可控硅元件，賦予整流器精確調控電流和電壓的能力。通過調節可控硅的導通時刻，可以精準控制直流輸出電流，以適應不同負載的需求。這種整流器在需要精細調節電壓和電流的場合大顯身手，例如電焊設備、電動機驅動系統以及高功率電源裝置。
開關橋式整流器
開關橋式整流器采用開關元件（如MOSFET或IGBT）取代傳統二極管，能夠在高頻環境下高效運行，同時具備更高的能量轉換效率。與傳統橋式整流器相比，它不僅體積更為小巧，功率密度更高，還能顯著降低系統中的功率損耗。因此，在高效能電源系統、變頻器以及逆變器等先進電力電子設備中，開關橋式整流器得到了廣泛的應用。
三、優缺點剖析
優點
高效性：橋式整流器實現全波整流，相較于單向整流器，能更充分地利用交流電的兩個半周期，從而顯著提升整流效率。
穩定性：輸出的直流電流波形平滑，脈動系數低，非常適用于對電源品質要求嚴苛的設備。
結構簡潔性：由四個二極管構成，結構簡單，這使得其制造和維護成本相對較低。
缺點
電壓損失：由于電流需要通過兩個二極管，每個二極管會產生約0.7V至1.0V的電壓降。在高電流應用場景中，這種電壓損失可能會對整體效率產生較為明顯的影響。
體積與復雜度：與半波整流器等其他類型整流器相比，橋式整流器需要更多的組件，導致其結構相對復雜，體積較大。因此，在空間受限或對體積有嚴格要求的應用場景中，橋式整流器可能并非最佳選擇。
散熱挑戰：整流過程中，二極管因電流通過而產生熱量。為確保橋式整流器穩定運行，必須采取有效的散熱措施，防止元件因過熱而損壞或性能下降。
四、總結展望
橋式整流器作為一種高效的電力電子轉換元件，已在眾多領域得到廣泛而深入的應用。從基礎的單相整流到復雜的三相及可控硅整流，橋式整流器的多樣化類型能夠精準匹配不同的應用需求。在選用橋式整流器時，我們不僅要深入理解其工作原理，還應綜合考慮具體應用場景，挑選最契合的整流器型號，以保障系統的高效性與穩定性。
隨著科技的持續進步與創新，橋式整流器的設計理念和性能表現將不斷得到優化與提升。未來，在電子與電力系統日益復雜化的趨勢下，橋式整流器有望發揮更為關鍵且不可替代的作用，持續推動電力電子技術的發展與革新。
