MOS管軟擊穿現象深度剖析
在 MOS管的應用進程中，軟擊穿現象是備受關注的關鍵議題。深入探究這一現象，對提升 MOS 管的性能與可靠性有著不可替代的作用。
一、MOS 管軟擊穿與穿通擊穿關聯解析
MOS 管軟擊穿現象與穿通擊穿緊密相連。穿通擊穿具有獨特的特性，電流逐步增大和耗盡層展寬是其典型表現。當源漏的耗盡層相接時，源端載流子注入耗盡層，并在電場作用下加速運動至漏端，致使電流急劇增大。這一過程是理解 MOS 管軟擊穿的關鍵所在。
二、穿通擊穿詳盡原理
穿通擊穿的發生場景側重于源漏之間的耗盡層相接之時。其表現特征為電流存在逐步增大趨勢以及急劇增大點。這源于耗盡層擴展至較寬區域，從而產生較大電流。軟擊穿點同樣位于源漏耗盡層相接處，源端載流子注入耗盡層，被電場加速后抵達漏端，電流急劇增大。區別于雪崩擊穿，此時電流本質更接近源襯底 PN 結正向?qū)娏鳎┍罁舸╇娏髦饕?PN 結反向擊穿產生的雪崩電流。穿通擊穿一般不會出現破壞性擊穿情況，因其場強未達雪崩擊穿場強，難以產生大量電子空穴對。
（一）穿通擊穿受多晶柵長度影響因素
破壞性擊穿不會出現 ：由于穿通擊穿場強未達雪崩擊穿場強，無法產生大量電子空穴對，故而不會出現破壞性擊穿。

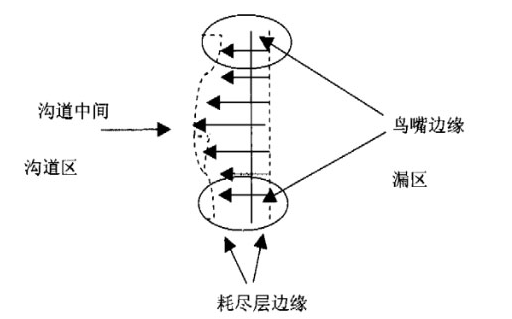

發生位置在溝道中間 ：穿通不易發生在溝道表面，因溝道注入使表面濃度較大。對于 NMOS 管場效應管，通常配備防穿通注入機制。相比之下，溝道中間的濃度較低，更易成為穿通擊穿的發生區域。
鳥嘴邊緣濃度影響 ：一般情況下，鳥嘴邊緣濃度高于溝道中間濃度，這導致穿通擊穿多發生在溝道中間。
軟擊穿電流漸變特性 ：耗盡層擴展較寬，同時 DIBL 效應的發生，致使源襯底結正偏，電流呈現逐漸增大的特點。
軟擊穿點電流特性 ：源漏耗盡層相接時，源端載流子注入耗盡層并被電場加速至漏端，電流增大。此時電流與雪崩擊穿電流不同，與源襯底 PN 結正向?qū)〞r電流相同。
（二）穿通擊穿特點總結
擊穿點軟特性 ：擊穿過程中電流逐漸增大，一方面由于耗盡層擴展較寬導致電流較大，另一方面耗盡層展寬易引發 DIBL 效應，使源襯底結正偏呈現電流逐漸增大的特征。
軟擊穿點電流急劇增大 ：源漏耗盡層相接時，源端載流子注入耗盡層被電場加速至漏端，電流出現急劇增大點。與雪崩擊穿時的電流急劇增大有本質區別，此時電流相當于源襯底 PN 結正向?qū)〞r的電流，而雪崩擊穿時的電流主要是 PN 結反向擊穿時的雪崩電流，若不限流，雪崩擊穿的電流更大。
無破壞性擊穿優勢 ：穿通擊穿的場強未達到雪崩擊穿的場強，不會產生大量電子空穴對，因此一般不會出現破壞性擊穿。
發生位置傾向溝道體內 ：穿通擊穿通常發生在溝道體內，溝道表面因溝道注入使表面濃度較大而不易發生穿通，對于 NMOS 管通常具備防穿通注入機制。
多晶柵長度影響差異 ：多晶柵長度對穿通擊穿有影響，隨著柵長度增加，擊穿概率增大。而對雪崩擊穿而言，雖然嚴格來說也受柵長度影響，但影響程度相對較小。
三、防止穿通擊穿的有效策略
為有效防止穿通擊穿，可采取以下策略：
優化器件結構 ：通過精準調整摻雜濃度來抑制耗盡區寬度的延展，從器件結構層面降低穿通擊穿的風險。
設計與制造優化措施 ：在設計階段充分考慮可能引發穿通擊穿的因素，并在制造過程中嚴格把控工藝參數、改進版圖設計等，以避免或減少穿通擊穿的發生。
靜電防護措施 ：鑒于 MOS 管對靜電較為敏感，采取諸如在電路設計中增加靜電放電保護電路、在生產過程中采用防靜電措施等適當?shù)撵o電防護手段，防止靜電放電導致的擊穿現象，這對于保障 MOS 管的性能和可靠性、延長其使用壽命至關重要。
