反激式開關電源RCD吸收電路解析
在反激開關電源中，當MOS管關斷瞬間，變壓器初級繞組的漏感所儲存的能量無法順利傳遞至次級繞組，此時初級繞組的漏感與MOS管的寄生電容相互作用，產生諧振電壓波形。
該諧振電壓尖峰會與次級繞組反射電壓以及電源輸入電壓相互疊加，最終加載于MOS管的DS兩端。若疊加后的電壓超出MOS管的耐壓值，將直接導致MOS管損壞；即使未超過耐壓值，但若接近其最大耐壓值，也會對MOS管的使用壽命產生不利影響?；诖耍琑CD吸收電路應運而生，其核心作用在于有效抑制諧振電壓尖峰，確保MOS管耐壓具有至少20%的電壓余量，從而降低MOS管損壞風險并延長其使用壽命。此外，RCD吸收電路還能抑制諧振電壓振蕩，對電磁干擾（EMI）的減小具有積極作用。
RCD吸收電路工作原理

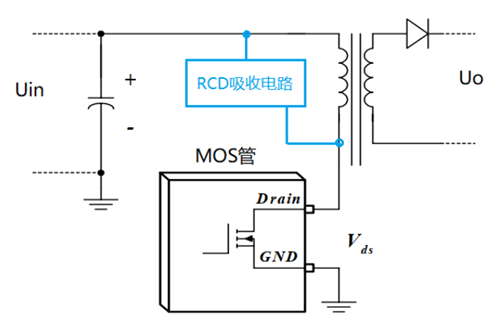

在眾多用于吸收MOS管電壓尖峰的電路形式中，RCD吸收電路憑借其簡單有效的特性，在開關電源領域得到了廣泛應用。RCD吸收電路由二極管D、電阻R以及電容C這三個關鍵元件構成，其電路結構如下圖所示。

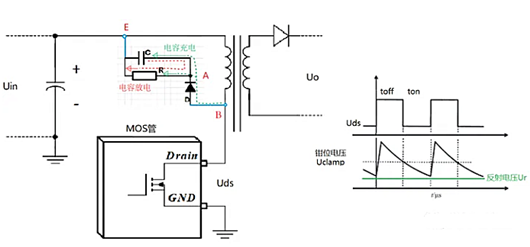

在分析其工作原理時，暫且忽略二極管D的正向?qū)▔航?。?dāng)MOS管關斷時，諧振電壓波形致使B點產生電壓尖峰，此時因初始時刻電容C兩端無電壓差，UB電壓高于UA電壓，UB便通過二極管D向電容C充電。本質上，Uds電壓升高是由于初級繞組漏感瞬變電流產生的感應電壓，該電壓對MOS管的寄生電容Coss進行充電，隨著寄生電容Coss兩端電荷的積累，電壓差逐漸增大。
當二極管D導通時，鑒于電容C的電容值遠大于MOS管的寄生電容，電容C能夠分擔大部分原本用于向寄生電容Coss充電的電流，從而有效減緩寄生電容Coss的充電過程，實現對Uds電壓尖峰的抑制。與此同時，電阻R在電路中發揮著消耗初級繞組漏感所存儲能量的作用，促使諧振波形能夠迅速趨于平穩。
在MOS管關斷期間，鉗位電容會快速充電至設定的鉗位電壓。當諧振電壓尖峰低于鉗位電壓時（即諧振電壓UB波形開始下降至低于UA電壓，并持續保持UB低于UA電壓直至UB逐漸回落至Uin+Ur），鉗位二極管截止，此時鉗位電容C通過鉗位電阻R將儲存的能量以熱能形式釋放。
需要特別注意的是，必須合理控制電阻R的放電速度，即電阻阻值不能選得過小，以確保鉗位電壓不會低于反射電壓。否則，當UB大于UA時（此時UB=Uin+Ur，UA=Uin+Uclamp，而Uclamp受電阻放電影響呈逐漸減小趨勢），鉗位二極管會再次導通，導致鉗位電阻消耗本應傳遞至次級繞組的能量，進而降低電源效率。通過這種方式，在MOS管關斷時，RCD吸收電路能夠吸收初級繞組漏感在MOS管開通時刻所存儲的能量，確保Uds不超過UA電壓。
為了避免上一周期鉗位電容C所存儲能量對下一個周期鉗位動作產生干擾，必須保證在下一次MOS導通之前，電阻R已將鉗位電容C上的能量完全釋放。倘若電路中未配置電阻R，則每個周期漏感都會對電容C進行充電，致使電容C兩端電壓持續攀升，最終可能導致MOS管或電容因承受過高電壓而損壞。通常情況下，要求MOS管開關周期T滿足（2-4）×RC的關系。

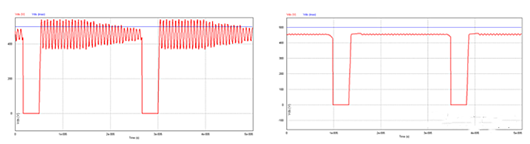

下圖為開關電源在增加RCD電路前后的MOS管Uds測試波形對比，左圖為未加RCD電路時的測試結果，右圖為添加RCD電路后的測試結果：
紅：MOS管Uds電壓，藍：MOS管耐壓Udsmax。
