雙電源供電電路
反相比例放大電路

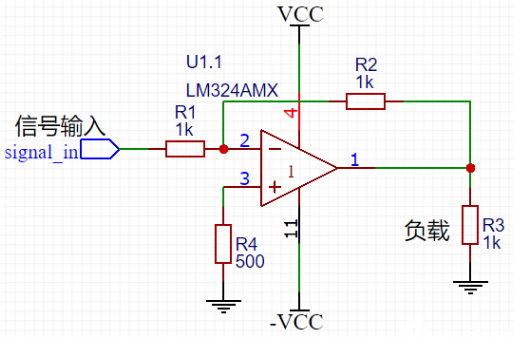

在LM324運算放大器構成的反相比例放大電路中，平衡電阻R4的取值遵循R4=R1//R2的原則。該電路的放大倍數可表示為-(R2/R1)，這表明輸出信號與輸入信號反相，且其幅度由R2與R1的比值決定。由于輸入信號僅通過電阻R1進入反相輸入端，該電路的輸入電阻相對較小，可表示為Ri=R1，而輸出電阻理想情況下為零（Ro=0）。
同相比例放大電路

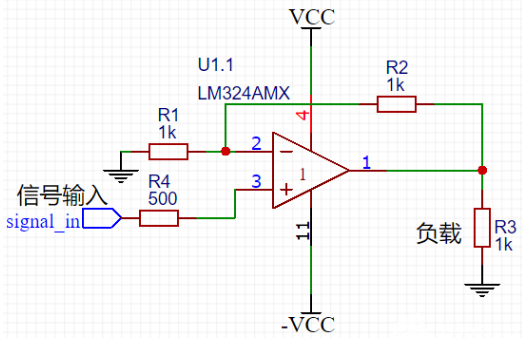

對于同相比例放大電路，同樣遵循R4=R1//R2的平衡電阻取值規則。其放大倍數為1+(R2/R1)，這意味著輸出信號與輸入信號同相，并且幅度根據R2與R1的比值進行放大。該電路的一個顯著特點是具有很高的輸入電阻（Ri≈∞），這是因?yàn)檩斎胄盘?hào)直接施加在同相輸入端，而輸出電阻依然理想為零（Ro=0）。
反饋網絡位置的重要性

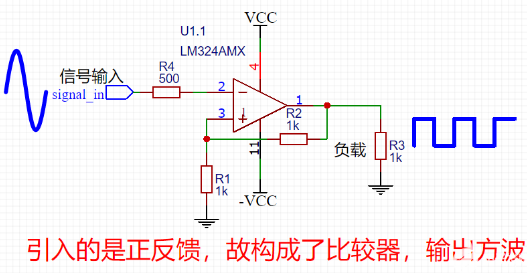

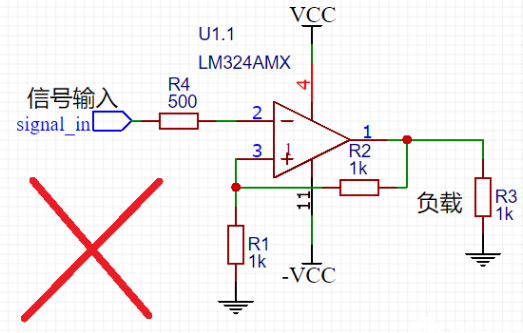

需要特別注意的是，上述所有電路的反饋網絡均連接在反相輸入端，這樣的連接方式是為了構成負反饋電路，從而實現穩定的線性放大功能。倘若將反饋網絡錯誤地連接到同相輸入端，則會形成正反饋電路。在這種情況下，電路將不再執行線性放大，而是轉變?yōu)楸容^器的功能。例如，
若構成正反饋，電路的輸出可能會呈現為方波形式。
若構成正反饋，電路的輸出可能會呈現為方波形式。
單電源供電電路
同相比例放大電路的單電源適配

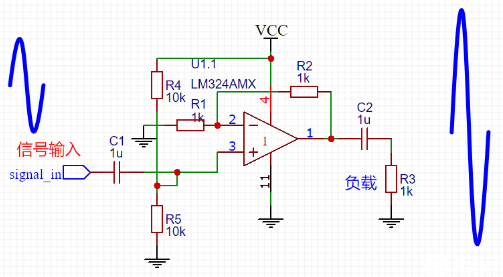

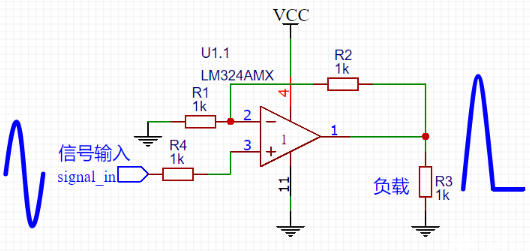

在單電源供電情況下，同相比例放大電路的輸入電壓需滿足大于零的條件，若輸入電壓小于零，電路將輸出低電平（0）。為了使電路能夠正常處理負電壓輸入，需要在同相輸入端疊加一個直流分量。通常選擇疊加的直流分量為電源電壓的一半，這樣可以有效抵消負電壓輸入，使正負電壓輸入在電路中得到對稱處理。
此外，電路中耦合電容的作用是消除輸出中的直流分量，因此應選擇無極電容，如膽電容或陶瓷電容。
此外，電路中耦合電容的作用是消除輸出中的直流分量，因此應選擇無極電容，如膽電容或陶瓷電容。
反相比例放大電路的單電源適配

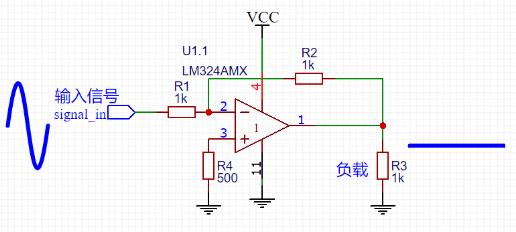

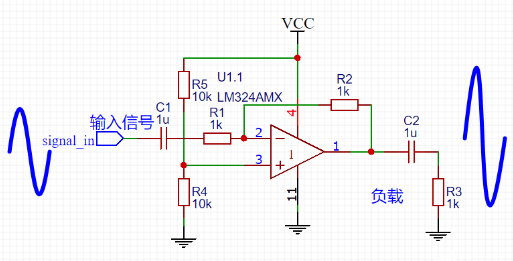

對于反相比例放大電路，單電源供電時，無論輸入何種信號，若不進行調整，輸出都可能為零。同樣地，通過在同相輸入端疊加適當?shù)闹绷鞣至浚梢缘窒斎胄盘?hào)中的直流成分，從而使電路在單電源供電下正常工作。
綜上所述，LM324運算放大器在雙電源和單電源供電條件下，分別通過合理設計電路結構和引入必要的直流偏置，能夠?qū)崿F(xiàn)多種放大功能，滿足不同應用場景下的需求。
