在集成電路領域，三極管作為核心元件，其性能穩定性對電路的可靠運行起著決定性作用。深入探究三極管的反向擊穿電壓特性，對于電路設計、器件選型及故障預防等方面具有極為重要的指導價值。
一、三極管的基本構造與電流放大原理

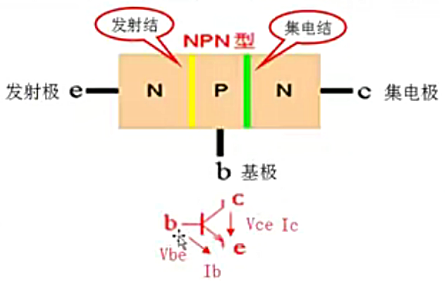

三極管主要由三個區域構成，分別是發射區、基區和集電區。發射區為 N 型區，集電區同樣為 N 型區，而基區則為 P 型區?；谶@一獨特的結構，當在發射結施加合適的正向電壓時，發射極中的自由電子能夠穿越基區，最終被集電區收集，從而實現電流放大效應，這也是三極管在各類放大和開關電路中得以廣泛應用的核心優勢。
然而，三極管在工作過程中若遭受過高反向電壓沖擊，則可能引發反向擊穿現象。此時，大量電子空穴對被拉出，導致電流急劇上升，進而可能損壞器件甚至整個電路。
二、三極管的三種反向擊穿電壓詳解
三極管內部存在發射結和集電結兩個 P - N 結，因此具有三種關鍵的反向擊穿電壓參數。
BVCEO（集電極 - 發射極反向擊穿電壓） ：在實際電路設計中，BVCEO 是至關重要的指標。它代表了在基極開路的情況下，集電極與發射極之間能夠承受的最大反向電壓。一般來說，BVCEO 的值在 20V 以上，部分高耐壓三極管的 BVCEO 可達 1000V 甚至更高。其較高的耐壓特性使得三極管能夠在較為嚴苛的電壓環境下穩定工作，廣泛應用于高壓功率放大、電源轉換等對耐壓要求較高的電路場景。
BVCBO（集電極 - 基極反向擊穿電壓） ：相較于 BVCEO，BVCBO 的值相對較小，通常處于 50V 至 100V 的區間。它反映的是在發射極開路條件下，集電極與基極之間可承受的最大反向電壓。盡管 BVCBO 的絕對值低于 BVCEO，但在三極管的微觀工作機理中，它對器件性能的穩定性和可靠性有著不可忽視的影響，尤其在高頻放大電路等對基極偏置穩定性要求較高的場景下，需要重點關注 BVCBO 的參數特性。
BVEBO（發射極 - 基極反向擊穿電壓） ：BVEBO 是三極管的三個反向擊穿電壓中最小的，一般不超過 20V。在正常工作狀態下，發射結多處于正向偏置，基極電流相對較小，這使得發射極 - 基極之間的反向擊穿電壓要求相對較低。不過，BVEBO 對三極管的保護機制和啟動特性仍有一定的影響，在一些低電壓、小信號處理電路中，BVEBO 的特性可能會在特定工作條件下被激活，從而影響電路的正常運行。
三、三極管反向擊穿電壓之間的內在關系
在三極管的工作機制中，三個反向擊穿電壓遵循 BVcbo > BVceo > BVebo 的規律。
從微觀層面分析，當三極管處于工作狀態時，發射結通常處于正向偏置，而集電結處于反向偏置。此時，發射極 - 基極之間的 PN 結（發射結）因正向偏置電流較小，故其反向擊穿電壓 BVEBO 要求相對較低。而在集電極 - 基極之間，由于存在集電極 - 基極漏電流 Icbo，該漏電流經三極管的電流放大系數 β 放大后，轉化為集電極 - 發射極漏電流 Iceo。這一放大效應使得在相同的外部反向電壓下，集電極 - 發射極之間的等效漏電流增大，進而導致 BVceo 小于 BVcbo。
四、三極管反向擊穿電壓的測試方法
測試三極管反向擊穿電壓時，可采用萬用表進行簡易測量。
測量 BVCEO（集電極 - 發射極反向擊穿電壓） ：將萬用表調至合適的檔位（通常為 10K 或 100K），把黑表筆（萬用表正極）接觸三極管的集電極，紅表筆（萬用表負極）接觸發射極。逐漸升高萬用表輸出電壓，當觀察到萬用表指針突然大幅擺動，此時對應的電壓值即為 BVCEO。
測量 BVCBO（集電極 - 基極反向擊穿電壓） ：萬用表的黑表筆接觸集電極，紅表筆接觸基極，逐步增加萬用表電壓，當萬用表指針出現突變時，所對應的電壓即為 BVCBO。
測量 BVEBO（發射極 - 基極反向擊穿電壓） ：將萬用表的黑表筆接觸發射極，紅表筆接觸基極，逐漸提高萬用表輸出電壓，指針突變時的電壓值便是 BVEBO。
在測試過程中，需嚴格遵循安全操作規范，防止因誤操作對三極管和測量設備造成損壞。同時，考慮到實際電路中的寄生參數、溫度等環境因素對反向擊穿電壓的影響，測試結果僅供參考，實際應用中還需結合電路的具體情況進行綜合評估。
