一、三極管開關電路
NPN型：當基極電壓Ube低于開啟電壓Uon時，三極管處于斷開狀態；當Ube高于Uon時，三極管導通。通常情況下，若發射極Ue接地，只需將基極電壓Ub控制在高于Uon水平，即可實現三極管的導通。
PNP型：發射結電壓Ueb低于開啟電壓Uon時，三極管斷開；Ueb高于Uon時，三極管導通。一般集電極Uc接地，要使三極管導通，需同時滿足對發射極Ue和基極電壓Ub的控制，使Ueb超過Uon。實際應用中，常將發射極Ue設為某一固定電壓值，再通過調節基極電壓Ub來控制三極管的導通與斷開。
鑒于三極管的導通與否取決于基極與射極間的電壓差，因此，為確保射極電壓狀態穩定，在使用時通常將NPN型三極管的射極接GND，PNP型三極管的射極接VCC。

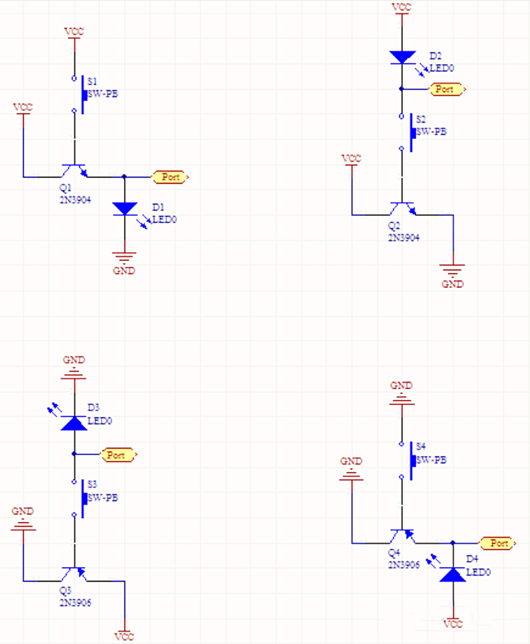

以下是NPN和PNP三極管開關電路的常規接法示意圖（此處省略圖片，可根據文字描述自行繪制或查閱相關資料）：

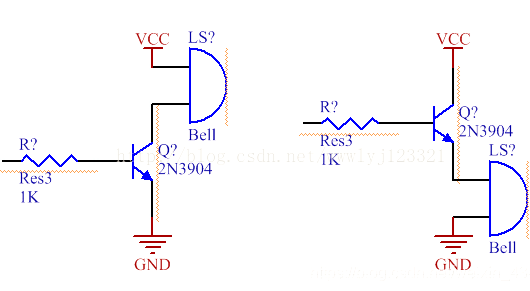

NPN型：左側圖為常見接線方式，射極接地，基極通過適當電阻連接控制信號，集電極接負載及電源。

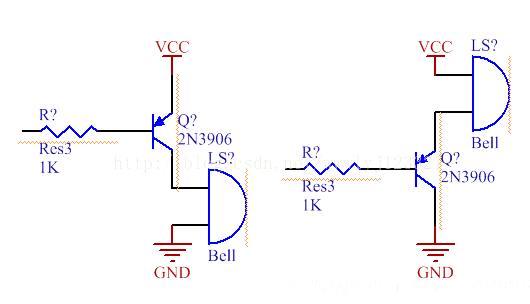

PNP型：左側圖為常規接線，射極接VCC，基極經電阻與控制信號相連，集電極接負載至地。
二、晶體管（MOS）開關電路
NMOS開關電路：存在兩種典型連接方式，一種用于生成“低使能”波形，即開關按下時輸出低電平；另一種用于生成“高使能”波形，開關按下時輸出高電平。
PMOS（PNP）開關電路：與NMOS類似，PMOS也可構建兩種開關電路，分別對應不同的使能電平輸出。
在實際電路布局中，多個開關可共享同一電源和接地，且彼此間相互獨立、互不影響。通常以LED燈亮作為按下或使能的狀態指示。
